Type ovale inoxydable aspiration Marine Pipe Fittings en cloche
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme: | JIS F 3020-1985 | Type: | type C |
|---|---|---|---|
| Diamètre nominal: | DN 200-600mm | Poids: | 45-158kg |
| Matériel: | Acier doux, acier inoxydable | Préparation de surface: | sablage à S2.5 + une couche d'apprêt d'atelier époxy |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | ||
| Mettre en évidence: | aspiration marine de CCS en cloche,Aspiration de CCS en cloche,CCS Marine Pipe Fittings |
||
Description de produit

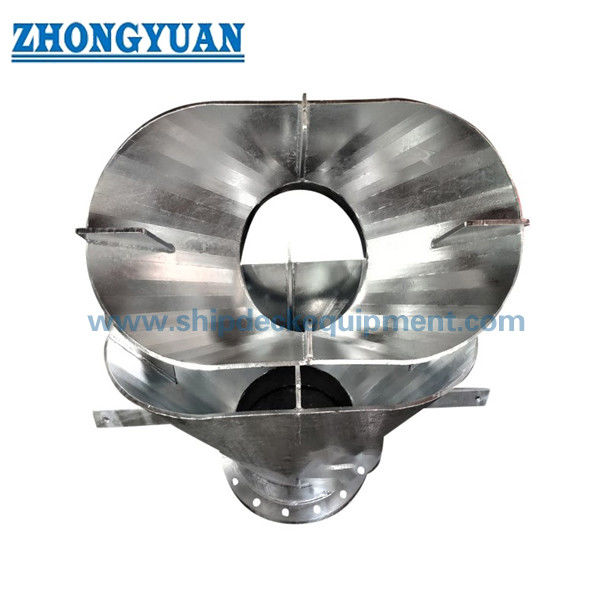

Type ovale inoxydable aspiration en cloche
Description :
Le type ovale inoxydable aspiration en cloche est habituellement employé en réservoir de stockage de pétrole, réservoir d'eau et eaux d'égout bien de toutes sortes de bateaux, qui conviennent au milieu de l'eau ou de pétrole.
Spécification technique principale :
- Norme : JIS F 3020-1985
- Type : Type C
- Diamètre nominal : DN 200-600mm
- Poids : 45-158kg
- Matériel : Acier doux, acier inoxydable ;
- Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin ;
- Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
Paramètres techniques principaux :
| Diamètre nominal | Dimensions de structure | référence | ||||||||
| D | H1 | X | Y | C | t | Poids kilogramme | ||||
| 200 | 216,3 | 220 | 340 | 750 | 450 | 25 | 10 | 50 | 1,70 | 45,0 |
| 250S | 267,4 | 271 | 520 | 900 | 600 | 25 | 10 | 100 | 1,36 | 80,3 |
| 250 | 267,4 | 270 | 395 | 850 | 550 | 50 | 10 | 100 | 2,46 | 60,9 |
| 300S | 318,5 | 323 | 485 | 1100 | 700 | 25 | 10 | 100 | 1,12 | 92,1 |
| 300 | 318,5 | 323 | 365 | 850 | 550 | 50 | 10 | 100 | 1,68 | 59,9 |
| 350 | 355,6 | 360 | 375 | 850 | 550 | 80 | 12 | 160 | 2,12 | 76,4 |
| 400 | 406,4 | 411 | 345 | 850 | 550 | 80 | 12 | 160 | 1,59 | 74,8 |
| 450 | 457,2 | 462 | 360 | 900 | 600 | 100 | 12 | 200 | 1,65 | 84,6 |
| 500 | 508,0 | 512 | 450 | 1100 | 600 | 100 | 12 | 200 | 1,54 | 114,1 |
| 550 | 558,8 | 563 | 440 | 1100 | 700 | 120 | 12 | 240 | 1,58 | 120,1 |
| 600 | 609,0 | 614 | 540 | 1300 | 700 | 130 | 12 | 260 | 1,62 | 158,0 |
Dessin de type ovale inoxydable type en cloche C Marine Pipe Fittings d'aspiration
