Bride hydraulique de soudure Marine Pipe Fittings de place à haute pression de prise
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Matériel: | Forgeage de l'acier allié, forgeage de l'acier C-Mn, forgeage de l'acier inoxydable 304L | Norme: | JIS F 7806-1996 |
|---|---|---|---|
| Type: | Type de soudage par emboîtement | Diamètres nominaux DN: | 15-80mm |
| Type de liquide et milieu: | Vapeur, eau douce, eau de mer de ballast, mazout, carburant diesel, huile lubrifiante, conduite d | Pression d'utilisation maximum: | 28Mpa et 35Mpa |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, approbation de type, etc. | ||
| Mettre en évidence: | Bride marine de place,Prise soudant la bride hydraulique,bride à haute pression marine |
||
Description de produit
Bride hydraulique de soudure de place à haute pression de prise
Description

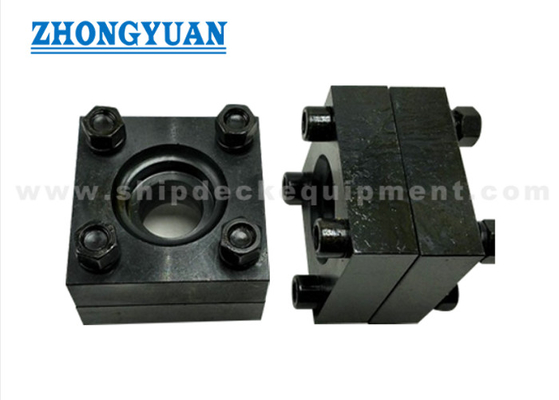

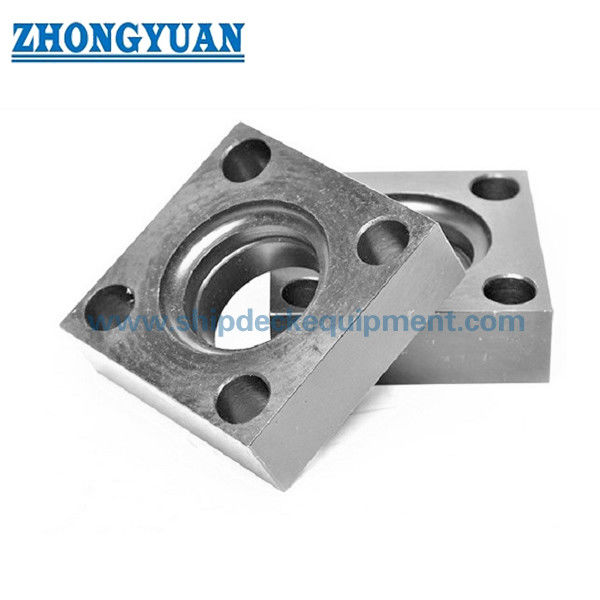

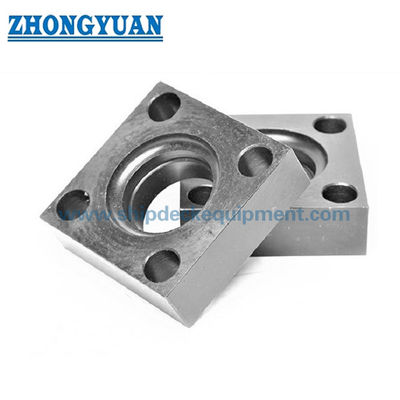

Le type carré à haute pression bride hydraulique est principalement employé sur le système liquide à haute pression. Normalement il est employé sur le système d'huile hydraulique de bateau. Nous fournissons toutes sortes de brides marines, comme le type élevé de cou bride, bride affleurante, type bride de prise, bride à vis etc.
Spécifications techniques principales :
- Matériel : Forgeant l'acier allié, forgeant l'acier C-manganèse, forgeant l'acier inoxydable 304L, 316L
- Norme : JIS F 7806-1996
- Type : Type de soudure de prise
- Diamètres nominaux DN : 15-80mm
- Type de liquide et de moyen : Vapeur, eau douce, eau de mer de ballast, fioul, carburant diesel, huile de lubrification, compagnie aérienne, gaz d'échappement, air, etc.
- Pression d'utilisation maximum : 28Mpa et 35Mpa
- Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, RINA, homologation etc.
Paramètres techniques principaux :
|
Nominal Diamètre |
A (Maximum) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Boulon | Poids (kilogramme) |
|
| 15 | 66 | 70 | 43 | 22 | 12,3 | 24 | 22,2 | 12 | 3 4 | 11 | 4 | 5 | M10 | 0,63 |
| 20 | 72 | 76 | 48 | 25 | 16,2 | 30 | 27,7 | 12 | 40 | 11 | 4,5 | 5 | M12 | 0,85 |
| 25 | 85 | 91 | 58 | 35 | 21,2 | 35 | 34,5 | 14 | 48 | 13,5 | 5 | 5 | M16 | 1,64 |
| 32 | 98 | 104 | 68 | 35 | 29,9 | 45 | 43,2 | 18 | 60 | 17.S | 6,5 | 5 | M16 | 2,03 |
| 40 | 105 | 112 | 74 | 40 | 34,4 | 50 | 49,1 | 20 | 66 | 17.S | 7,5 | 5 | M16 | 2,66 |
| 50 | 130 | 139 | 90 | 50 | 43,1 | 60 | 61,1 | 20 | 79 | 22 | 8 | 5 | M20 | 5,14 |
| 65 | 150 | 161 | 108 | 60 | 57,3 | 75 | 77,1 | 25 | 100 | 24 | 10 | 6 | M22 | 7,95 |
| 80 | 170 | 181 | 120 | 65 | 66,9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | M24 | 11 |
Type carré à haute pression bride hydraulique 350K
|
Nominal Diamètre |
A (Maximum) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Boulon | Poids (kilogramme) |
|
| 15 | 68 | 73 | 45 | 28 | 12,3 | 24 | 22,2 | 12 | 37,5 | 11 | 4 | 5 | M10 | 0,88 |
| 20 | 82 | 87 | 55 | 30 | 16,2 | 30 | 27,7 | 12 | 43,5 | 13,5 | 5 | 5 | M12 | 1,34 |
| 25 | 95 | 101 | 65 | 35 | 21,2 | 35 | 34,5 | 14 | 53 | 17,5 | 5,5 | 6 | M16 | 2,02 |
| 32 | 100 | 106 | 70 | 35 | 23,3 | 40 | 43,2 | 18 | 63 | 17,5 | 7 | 6 | M16 | 2,16 |
| 40 | 105 | 112 | 75 | 42 | 28,2 | 45 | 49,1 | 20 | 70 | 17,5 | 8 | 6 | M16 | 2,84 |
| 50 | 132 | 140 | 92 | 50 | 38,3 | 55 | 61,1 | 25 | 84 | 22 | 9 | 6 | M20 | 5,30 |
| 65 | 160 | 170 | 112 | 60 | 48,3 | 65 | 77,1 | 30 | 105 | 26 | 12 | 7 | M24 | 9,92 |
| 80 | 190 | 202 | 130 | 68 | 58,7 | 75 | 90 | 30 | 120 | 33 | 13,5 | 7 | M30 | 14,8 |
Type carré à haute pression bride hydraulique 280K
Dessin du type carré à haute pression bride hydraulique 280K Marine Pipe Fittings
Dessin du type carré à haute pression bride hydraulique 350K Marine Pipe Fittings
