Chaîne d'ancre marine Stud-Link | Soudée par étincelage U1 U2 U3 pour l'ancrage de navire

Chaîne d'ancre marine à maillons avec croisillons | Soudée par étincelage pour l'ancrage de navires

Présentation du produit

La chaîne d'ancre marine à maillons avec croisillons est un câble chaîne soudé par étincelage fourni pour les systèmes d'ancrage de navires. Chaque maillon commun contient un croisillon monté centralement qui soutient la géométrie du maillon, aide à limiter la déformation et la torsion excessives, et assure un engagement stable avec le barbotin du guindeau. La chaîne est sélectionnée dans le cadre de l'ensemble d'ancrage complet, comprenant l'ancre, le guindeau, le taquet d'amarrage, le passe-chaîne, la boîte à chaîne et les accessoires de connexion.

La gamme fournie est de 12,5 à 70 mm dans les grades U1, U2 et U3, avec des longueurs de chaîne normalement commandées entre 25,0 m et 27,5 m. La norme ISO 1704:2022 fournit la base dimensionnelle reconnue pour les chaînes d'ancre à maillons avec croisillons, tandis que les règles de classification applicables et l'UR W18 de l'IACS fournissent les exigences pour la fabrication approuvée, les matériaux, le traitement thermique, les essais de charge d'épreuve, les essais de rupture, le marquage et la certification. Cette page concerne les chaînes d'ancre de navires ; les chaînes d'amarrage permanent offshore de grades tels que R3, R3S, R4 et supérieurs sont des produits distincts et nécessitent une spécification différente.

Spécifications rapides

• Type de produit : Chaîne d'ancre marine à maillons avec croisillons → utilisée entre l'ancre du navire et l'ensemble d'ancrage guindeau / boîte à chaîne.
• Construction : Maillons en acier laminé soudés par étincelage avec croisillons montés → soutient la forme du maillon et un engagement stable avec le barbotin.
• Options de grade : U1 / U2 / U3 → le grade final suit le calcul de l'équipement du navire, la règle de classe et la portée des travaux de chaîne approuvés.
• Diamètre nominal : 12,5 à 70 mm → les dimensions approuvées détaillées et la masse doivent être confirmées par rapport au dessin de classe du fabricant.
• Longueur de chaîne : 25,0 à 27,5 m selon la commande → 27,5 m est la longueur de chaîne standard de référence pour les essais de charge d'épreuve de classe dans l'UR W18 de l'IACS.
• Base d'essai : inspection dimensionnelle, essai de charge d'épreuve, essai de rupture et essais mécaniques dépendant du grade → la portée de l'inspection est confirmée avant la production.
• État de surface : peint en noir, grenaillé ou galvanisé à chaud lorsque accepté par le projet et la classe → le revêtement est appliqué après l'inspection et les essais requis.
• Statut d'approvisionnement : sourcé auprès de fabricants de chaînes approuvés par la classe → le certificat de classe, les documents du fabricant et la traçabilité des matériaux sont organisés selon la portée de l'achat.

Principaux paramètres techniques

Confirmez le diamètre nominal et le grade U1, U2 ou U3 à partir du calcul de l'équipement approuvé par la classe, des spécifications de l'ancre et des dimensions du barbotin du guindeau.

Étape 3 : Confirmez la longueur totale de la chaîne, la longueur par chaîne, la disposition des maillons impairs si nécessaire, et les maillons d'extrémité requis, les maillons agrandis, les manilles de jonction Kenter, le émerillon ou la manille d'ancre.

Étape 4 : Confirmez l'état du traitement thermique, la finition de surface, le marquage et si la chaîne de remplacement doit correspondre à une chaîne existante, à la poche du barbotin et à l'ensemble d'accessoires à bord.

Étape 5 : Confirmez la portée de l'inspection et de la certification : société de classification désignée, présence de l'inspecteur, traçabilité des matériaux, essais de charge d'épreuve / de rupture, essais mécaniques et toute exigence supplémentaire de CND.

Étape 6 : Fournissez la quantité, la destination de livraison, le délai de livraison requis, les exigences d'emballage et le certificat de chaîne existant, le dessin ou des photographies dimensionnelles claires lorsqu'ils sont disponibles.

StructureMaillons communs soudés par étincelage | Croisillons en acier montés centralement | Couronne de maillon et zone de soudure | Chaîne | Maillon d'extrémité et maillon agrandi | Manille de jonction Kenter | Émerillon / manille d'ancre selon l'ensemble d'ancrage

Avantages de fabrication, de test et de traçabilitéLa chaîne est fournie par des ateliers approuvés par la société de classification désignée pour le grade, le diamètre, la voie de fabrication et l'état de traitement thermique commandés.

L'identification des barres laminées et le contrôle des numéros de chaleur maintiennent la traçabilité de l'acier entrant de la chaîne jusqu'à la formation des maillons, le soudage par étincelage, le traitement thermique, les essais et la certification finale.

Le diamètre des maillons, la longueur de cinq maillons, la position du croisillon, l'ajustement du croisillon et les tolérances dimensionnelles sont contrôlés par rapport à la norme ISO 1704 ou à la conception approuvée par la classe.

Les paramètres de soudage par étincelage et l'élimination des bavures sont des points critiques de la production ; la zone de soudure est examinée visuellement avant le revêtement, avec une inspection supplémentaire organisée uniquement lorsque spécifié.

• Le soudage des croisillons, le cas échéant, suit une procédure approuvée et est effectué avant le traitement thermique final. La position et l'ajustement du croisillon sont vérifiés pour éviter un décalage inacceptable ou un siège lâche.
• Chaque longueur de chaîne de 27,5 m est soumise à un essai de charge d'épreuve selon la procédure de classe applicable ; des échantillons pour essai de rupture et des essais mécaniques dépendant du grade sont prélevés conformément au plan d'inspection approuvé.
• Les longueurs de chaîne finies sont marquées avec le grade, le numéro de certificat et le tampon de la société lorsqu'elles sont certifiées par la classe, ce qui permet de lier les chaînes livrées à la documentation des essais et des matériaux.
• Attributs personnalisés
• Norme : ISO 1704:2022 / règle de classe applicable → confirmer la norme dimensionnelle et l'édition de classe indiquées dans la spécification d'achat.
• Grade : U1 / U2 / U3 → le grade détermine les propriétés du matériau, le traitement thermique et les charges d'épreuve / de rupture certifiées.
• Diamètre : 12,5 à 70 mm → la taille finale est sélectionnée en fonction des exigences de l'équipement d'ancrage du navire, et non du seul poids de la chaîne.

Longueur de chaîne : 25,0 à 27,5 m → la longueur spéciale et la configuration des maillons d'extrémité sont soumises à la confirmation de l'atelier de chaîne et de la classe.

• Finition de surface : Peinture noire / grenaillage / galvanisation à chaud → le revêtement doit être compatible avec la séquence d'inspection requise et les spécifications du projet.
• Accessoires : Manille de jonction / maillon d'extrémité / maillon agrandi / émerillon / manille d'ancre → fourniture en tant que système de grade et de diamètre assortis si nécessaire.
• Certification : Selon la classe désignée et la portée des travaux approuvée → la disponibilité du certificat est confirmée avant la commande, et non présumée pour chaque chaîne en stock.
• Comment ça marche
• L'ancre est déployée → la chaîne à maillons avec croisillons passe par le passe-chaîne et le barbotin du guindeau → les croisillons soutiennent la géométrie du maillon et un engagement stable de la poche → la tension de la chaîne est contrôlée par le frein du guindeau et le taquet d'amarrage → l'ancre est récupérée et la chaîne est lavée et rangée dans la boîte à chaîne
• Applications
• Navires de charge | vraquiers | Navires-citernes | Porte-conteneurs | Navires de charge générale | Navires de travail | Systèmes d'ancrage de nouvelle construction | Chaînes d'ancre de remplacement | Longueurs de chaîne de rechange et accessoires certifiés

Certifications et avantages

La certification de classification peut être organisée par le fabricant de chaînes approuvé conformément au grade, au diamètre, au traitement thermique, à la portée des essais et au plan d'inspection commandés. L'IACS établit des exigences techniques unifiées ; la société de classification individuelle effectue ou accepte l'inspection et délivre le certificat de produit applicable.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

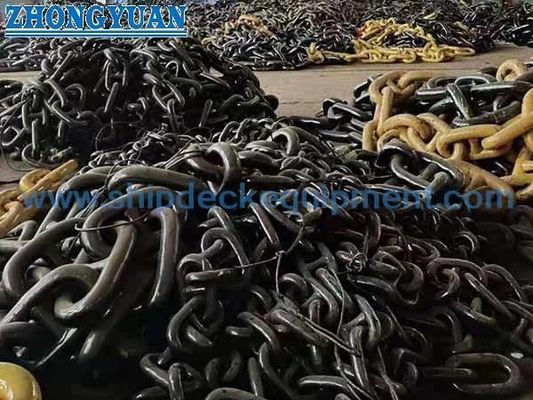

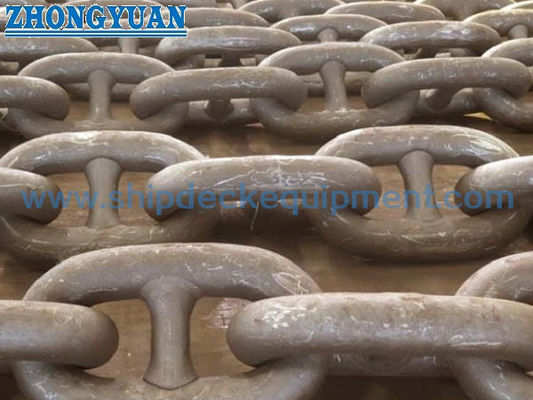

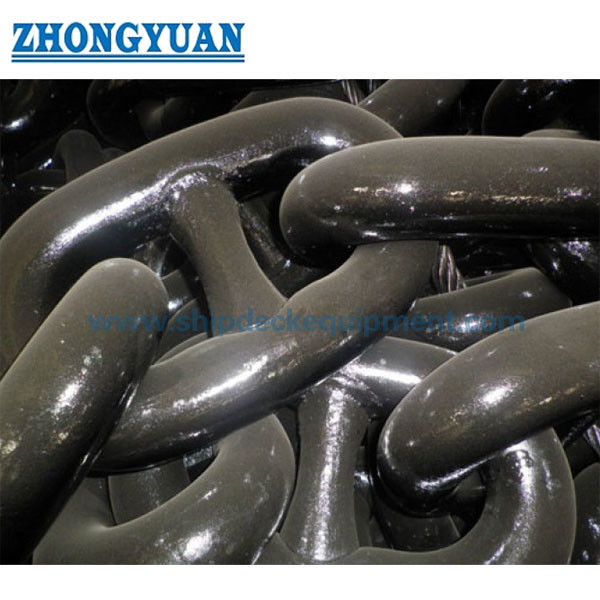

Dessin et photos

FAQ

Q1 : Comment sélectionner le grade de chaîne d'ancre U1, U2 ou U3 ?

R1 : Utilisez le calcul de l'équipement d'ancrage approuvé par la classe du navire, le diamètre de la chaîne, les spécifications de l'ancre et la conception du barbotin du guindeau. Un grade supérieur ne doit pas être substitué automatiquement car la chaîne complète, les accessoires, le guindeau et l'approbation de la classe doivent rester compatibles.

Q2 : Les essais UT et MT sont-ils effectués sur chaque chaîne d'ancre ?

R2 : Pas par défaut universel. La portée de classe standard comprend l'inspection dimensionnelle, l'essai de charge d'épreuve, l'essai de rupture, l'examen visuel de la soudure par étincelage et les essais mécaniques dépendant du grade. Les essais UT, MT ou autres CND doivent être indiqués dans la demande et convenus avec le fabricant et la société de classification.

Q3 : Cette chaîne U1 / U2 / U3 peut-elle être utilisée comme chaîne d'amarrage permanent offshore ?

R3 : Pas sans une spécification approuvée distincte. Les grades d'amarrage offshore tels que R3, R3S, R4, R4S et supérieurs ont des exigences différentes en matière de matériaux, de ténacité, de fatigue, de fabrication et de certification et doivent être cotés comme un produit distinct.
