Accessoires de chaînes d'ancrage en acier forgé et coulé pour systèmes d'ancrage et d'amarrage en mer

Accessoires de chaîne d'ancre en acier forgé et moulé pour les systèmes d'ancrage marin et d'amarrage offshore

Présentation du produit

Cette gamme de produits couvre les accessoires de chaîne d'ancre en acier utilisés pour connecter, terminer, faire pivoter, agrandir ou adapter des ensembles de chaînes dans les systèmes d'ancrage de navires et d'amarrage offshore. Les articles disponibles comprennent des manilles Kenter, des manilles de jonction, des manilles d'extrémité, des émerillons, des manilles pivotantes, des manilles de bouée, des groupes d'émerillons, des plaques, des maillons communs, des maillons agrandis, des maillons d'extrémité et des composants de connexion spécifiques au projet.

Les accessoires sont fournis par des partenaires qualifiés de fabrication de chaînes d'ancre plutôt que présentés comme des produits fabriqués en interne. La sélection est basée sur le diamètre nominal de la chaîne, la qualité de la chaîne, la géométrie des maillons d'accouplement, les exigences de charge d'épreuve et de rupture, la disposition des goupilles, le parcours du matériau, le traitement thermique, la portée de l'inspection et la documentation de classification. La disponibilité en stock peut soutenir les demandes urgentes de réparation ou de remplacement de navires, mais l'article réel, la qualité, les dimensions, les marquages et le lot de certificat doivent être confirmés avant la cotation.

Types d'accessoires disponibles

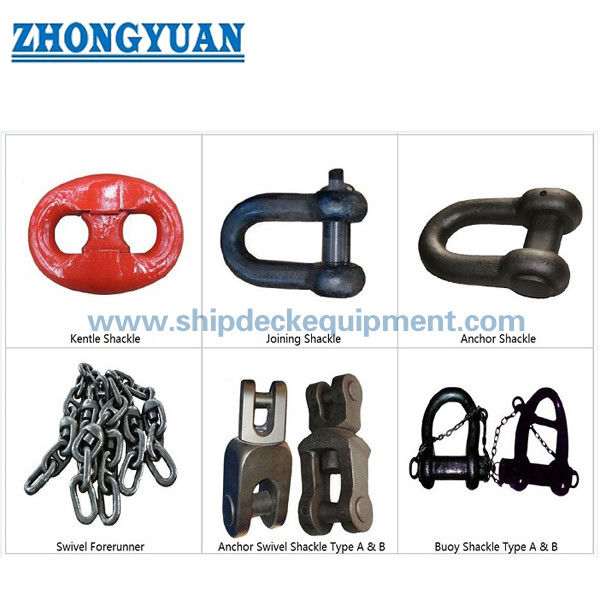

Manille Kenter | Manille de jonction | Manille d'extrémité | Émerillon | Manille pivotante | Manille de connexion en forme de C | Manille Kenter mince | Manille à goupille fendue | Manille en forme de poire | Manille de bouée | Groupe d'émerillons | Plaque triangulaire | Maillon rond | Maillon commun | Maillon d'extrémité | Maillon agrandi | Maillon sans goujon | Maillon de connexion de forme spéciale

Spécifications rapides

•  Catégorie de produit : Accessoires de chaîne d'ancre et de chaîne d'amarrage → utilisés pour compléter ou remplacer les ensembles de chaînes, pas comme matériel de levage général.
•  Plage de diamètres nominaux : 12,5–162 mm en tant que plage d'approvisionnement → la disponibilité finale dépend du type d'accessoire, de la qualité, de l'approbation du fabricant et de l'état du stock.
•  Parcours des matériaux : acier forgé, acier moulé ou construction en barre laminée → le processus autorisé dépend de la conception de l'accessoire et de la règle de classe applicable.
•  Qualités de chaînes d'ancre marines : U2 / U3 indiquées dans les informations fournies → la désignation exacte de la classe et la portée du certificat doivent être confirmées pour chaque article.
•  Qualités d'amarrage offshore : R3 / R3S / R4 indiquées comme disponibles → les qualités offshore nécessitent une fabrication, un traitement thermique, des tests et une traçabilité approuvés séparément.
•  Protection de surface : peinte en noir ou galvanisée à chaud → la sélection du revêtement doit tenir compte du service de la chaîne, de l'ajustement dimensionnel, de la séquence d'inspection et des spécifications du projet.
•  Plage détaillée des manilles de bouée : diamètre nominal de la chaîne 38–90 mm → le tableau de référence fourni comprend les charges d'épreuve des grades M2 / M3 et les poids des types A / B.
•  Approvisionnement et documentation : stock ou commande de projet → la documentation du fabricant, du matériau, des tests, des END et de la classe n'est disponible que selon la portée de la commande confirmée.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Identifier l'accessoire exact : manille Kenter, manille d'extrémité, émerillon, groupe d'émerillons, manille de bouée, maillon agrandi ou autre élément de connexion.

Étape 2 : Confirmer le diamètre nominal de la chaîne, la construction de la chaîne, la qualité, la norme applicable ou la règle de classe, et les dimensions correspondantes des maillons adjacents.

Étape 3 : Fournir la charge d'épreuve requise, la charge de rupture ou la base de test certifiée. Ne pas substituer SWL, charge d'épreuve ou MBL les uns aux autres.

Étape 4 : Confirmer la construction forgée, moulée ou en barre laminée ; l'état du traitement thermique ; la disposition de la goupille et du verrouillage ; et toute restriction sur la réparation par soudage.

Étape 5 : Confirmer la finition de surface, le marquage, les END, le rapport dimensionnel, la traçabilité du matériau, le certificat du fabricant et le witnessed de classe avant la cotation.

Étape 6 : Fournir la quantité, le délai de livraison requis, la destination, l'urgence du remplacement en stock, le type de navire ou d'unité offshore, et le dessin ou des photos claires de la pièce existante.

Structure

Corps en acier forgé ou moulé | Goupille / boulon et système de verrouillage le cas échéant | Surfaces d'appui compatibles avec la chaîne | Chemin de charge traité thermiquement | Marquage d'identification et de traçabilité permanent | Finition peinte en noir ou galvanisée spécifiée

Avantages en matière de matériaux, de fabrication et d'inspection

• La géométrie de l'accessoire est adaptée à la chaîne de connexion, car le diamètre nominal seul ne confirme pas l'ajustement entre une manille, un émerillon, un maillon d'extrémité, un maillon agrandi et le câble de chaîne adjacent.
• Les accessoires forgés fournissent un chemin de charge corroyé lorsque la conception approuvée et le parcours du matériau spécifient le forgeage ; les alternatives moulées ou en barre laminée ne sont fournies que lorsque cela est autorisé par la conception et l'approbation applicables.
• Le traitement thermique est sélectionné par qualité et par voie de fabrication et est terminé avant les étapes spécifiées d'épreuve, de rupture, mécaniques et d'inspection.
• Pour les fournitures classées, l'identification du matériau, le numéro de coulée, le marquage de la qualité et la documentation des tests doivent rester traçables du matériau approuvé à l'accessoire fini.
• Les accessoires offshore R3 / R3S / R4 sont traités comme une portée d'approbation et de qualification distincte des accessoires de chaîne d'ancre de navire conventionnels U2 / U3.
• L'inspection dimensionnelle doit inclure le diamètre de la goupille, les ouvertures d'accouplement, les surfaces d'appui, les jeux de verrouillage et les dimensions nécessaires pour se connecter à l'ensemble de chaîne existant.
• Les articles en stock sélectionnés peuvent réduire le délai de réparation, sous réserve d'inspection physique, de confirmation dimensionnelle, de vérification de la qualité et de disponibilité du lot de certificats.

Attributs personnalisés

• Statut d'approvisionnement : Produit d'approvisionnement sourcé → fourni par des partenaires qualifiés de fabrication de chaînes d'ancre ; le fabricant approuvé est confirmé avec la cotation.
• Gamme de produits : Accessoires de chaîne standard et spéciaux → la sélection couvre les interfaces de connexion, de terminaison, de pivotement, d'agrandissement et de bouée ou d'amarrage.
• Diamètre nominal : plage d'approvisionnement de 12,5 à 162 mm → la plage de tailles approuvée varie selon le type d'accessoire, la qualité et le fabricant.
• Qualité marine : U2 / U3 → à utiliser uniquement lorsque la qualité de la chaîne d'ancre du navire spécifiée et le certificat sont confirmés.
• Qualité offshore : R3 / R3S / R4 → nécessite une approbation de chaîne d'amarrage offshore, un matériau contrôlé, un traitement thermique, des tests et une traçabilité.
• Parcours du matériau : Acier forgé / moulé / laminé → le parcours final suit la conception de l'accessoire, les exigences de classe et le processus de fabrication approuvé.
• Finition de surface : Peinte en noir / galvanisée à chaud → la finition finale suit l'environnement de service et les spécifications du projet.
• Portée du certificat : Selon les exigences de la commande → le certificat de classe, les enregistrements des matériaux, les tests, les END et le marquage ne sont pas considérés comme des inclusions standard.

Comment ça marche

La connexion de chaîne requise est identifiée → Le type d'accessoire, le diamètre nominal, la qualité et la géométrie d'accouplement sont mis en correspondance → La goupille, la manille, l'émerillon ou le maillon de connexion est assemblé dans le système de chaîne → La charge de traction est transférée par le chemin de charge approuvé → Le marquage, l'inspection, les tests et la documentation sont effectués conformément à la portée de la commande.

Applications

Ensembles de câbles de chaîne d'ancre de navire | Connexions de casier à chaîne et d'extrémité de chaîne | Groupes de connexion ancre-chaîne | Connexions de bouée et d'amarrage | Systèmes d'amarrage positionnel offshore | Ensembles de chaînes SPM et de terminaux | Approvisionnement en nouvelle construction | Pièces de rechange pour réparation et remplacement de navires

Certifications et avantages

Les certificats et le witnessed d'inspection peuvent être organisés selon l'accessoire sélectionné, la qualité, le fabricant approuvé, la traçabilité du matériau, la portée des tests et les exigences de la société de classification. La disponibilité est soumise à l'examen du projet et doit être confirmée avant la commande.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

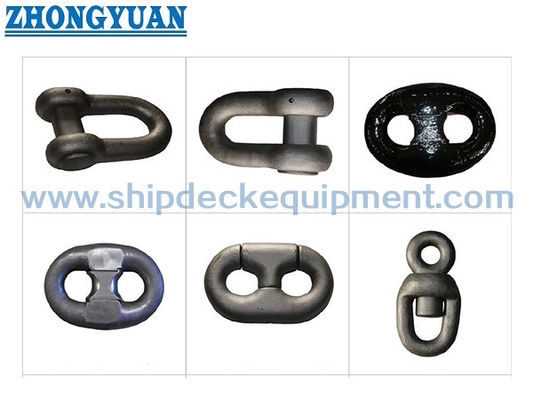

Dessins et photos

FAQ

Q1 : Le diamètre nominal de la chaîne est-il suffisant pour commander un accessoire de chaîne d'ancre ?

R1 : Non. Le type d'accessoire, la qualité de la chaîne, les dimensions des maillons adjacents, la disposition des goupilles, la base de charge d'épreuve ou de rupture, le dessin standard ou approuvé et l'exigence de certificat doivent également être confirmés.

Q2 : Un accessoire de chaîne d'ancre de navire U2 ou U3 peut-il être substitué à un accessoire d'amarrage offshore R3 ou R4 ?

R2 : Pas automatiquement. Les qualités conventionnelles de chaînes d'ancre de navire et les qualités d'amarrage offshore ont des exigences différentes en matière de matériaux, d'approbation, de traitement thermique, de tests, de fatigue, de traçabilité et de documentation. La substitution nécessite une approbation de conception et de classe.

Q3 : Quels documents doivent être spécifiés pour une commande classée ?

R3 : Selon la commande, demandez le fabricant et la portée du produit approuvés, le certificat de matériau, le dossier de traitement thermique, le rapport dimensionnel, les enregistrements de charge d'épreuve et de rupture, les tests mécaniques, les rapports END, la liste d'identification et le certificat de classe ou l'endossement d'inspection.
