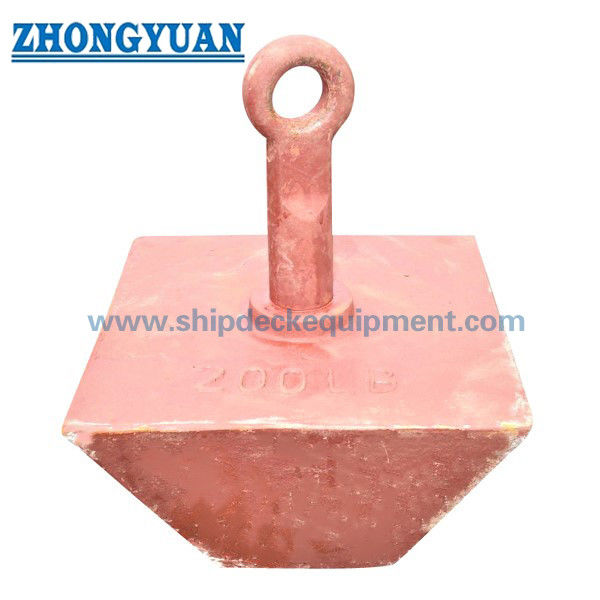

Ancre d'amarrage en acier moulé | Ancre d'amarrage permanente pour fonds durs / rocheux

Ancrage d' ancrage en acier moulé Ancrage d' ancrage permanent pour les fonds durs / rocheux

Vue d'ensemble du produit

L'ancre d'amarrage en acier moulé est une ancre d'amarrage permanente compacte utilisée pour les bouées d'amarrage, les amarrements de petits bateaux, les points d'amarrage des bateaux de travail, les systèmes de quai flottant, les installations maritimes proches de la côte,et autres arrangements d'ancrage et de chaîne lorsque le fond marin est en mauvais état, le poids de l'ancrage, la taille de la chaîne, la protection contre la corrosion et la portée de l'inspection doivent être confirmés ensemble.Aider l' ancre à mordre durement, rocheux, sablonneux ou mixtes lorsque la charge de la ligne d'amarrage est appliquée dans la bonne direction.

Cette page est préparée pour les ancres en forme fournies en acier moulé, en fonte ou en acier inoxydable, selon les besoins du projet. The short shank and large connection eye are important purchasing points because they help reduce chain wrap-up in shallow or tidal areas and allow the anchor to be matched with a proper shackle and chainLa capacité de retenue, le poids de l'ancre, la taille des yeux, le test de preuve et la portée du certificat ne sont pas fixés par les données fournies et doivent être confirmés avant le devis.

Spécifications rapides

• Type de produit: ancrage → ancrage permanent compact pour les arrangements d'ancrage à la chaîne.fond dur / rocheux / sableux / mixte → l'adéquation finale dépend de l'enquête sur le fond marin, le poids de l'ancre, la portée de la chaîne et la charge d'amarrage.
• Options de matériau: acier moulé, fer moulé ou acier inoxydable moulé → sélectionnez selon les exigences de poids, l'environnement de corrosion et la portée du certificat.
• Caractéristique structurelle: carrosserie avec une tige courte et un œil supérieur → soutient le raccordement à la chaîne et contribue à réduire l'enveloppe de la chaîne dans les eaux peu profondes ou marémotrices.
• Traitement de surface: galvanisation à chaud, peinture noire au bitume, peinture antirouille ou finition personnalisée → choisie en fonction de l'exposition marine et des exigences de durée de vie.
• Point de raccordement: œil de grand diamètre à confirmer → la taille de la chaîne, le diamètre de la chaîne et la tolérance à l'usure doivent être vérifiés avant la production.
• Note d'approvisionnement: l'ancre peut être fournie seule ou avec la chaîne/la chaîne lorsque cela est spécifié → l'interface complète du système d'amarrage doit être confirmée.
• Les données relatives à la charge et aux essais: à confirmer → aucune charge SWL, puissance de maintien, charge de preuve ou charge d'essai ne doivent être déclarées sans calcul de projet ni exigence d'essai.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer le type d'ancrage: ancrage en acier moulé / en fonte / en acier inoxydable.

Étape 2: Confirmer l'état du fond marin: roche dure, roche mélangée et sable, sable, boue, gravier, zone de marée ou autre état du fond tiré de l'enquête sur le site.

Étape 3: Confirmer le poids de l'ancre requis, sa taille globale, son diamètre, le diamètre de la chaîne, la taille de la boucle et si l'ancre fait partie d'un système d'amarrage complet.

Étape 4: Confirmer l'arrangement d'amarrage: bouée / quai flottant / petit navire / bateau de travail / installation près de la côte, profondeur de l'eau, courant, vent, onde et portée de la chaîne, le cas échéant.

Étape 5: Confirmer la qualité du matériau, le traitement de surface, la tolérance à la corrosion, le système de galvanisation ou de peinture et l'environnement de service attendu.

Étape 6: Confirmer les exigences d'inspection et de certification: certificat de matériau, certificat de fabricant, test de charge de preuve, témoin de classe ou autre document spécifique au projet.

Étape 7: indiquer la quantité, la destination de livraison, le délai de livraison requis, le dessin ou la photo, le cas échéant, et toute exigence d'installation ou de récupération locale.

La structure

cast body | Compact lower edges and corners | Short shank / top neck | Large chain connection eye | Smooth dressed eye area | Cast steel / cast iron / stainless steel material option | Hot dip galvanized, peint au bitume, peint anti-rouille ou finition spécifiée

Avantages de l'amarrage et de l'ingénierie

• La forme présente un bord de creusement concentré au fond marin, ce qui aide l'ancre à commencer à se poser lorsque la charge d'amarrage est appliquée dans la bonne direction.
• Comme l'ancre se dépose dans un matériau approprié du fond marin, les larges surfaces peuvent augmenter la résistance du sol et l'effet d'aspiration; la performance réelle de la tenue dépend encore de l'état du fond, du poids de l'ancre, de la capacité de laportée de la chaîne, et direction de chargement.
• The dense cast metal body provides effective underwater weight and compact geometry for permanent mooring applications where concrete blocks or simple deadweights may be less efficient for the same deck-handling volume.
• Une tige courte aide à réduire l'enveloppe de la chaîne par rapport aux formes d'ancre à tige plus longue, ce qui est utile pour les eaux peu profondes, les bassins de marée ou les zones où le mouvement de la chaîne autour de l'ancre doit être limité.
• Le diamètre de l'œil, le rayon des bords, l'usure et la protection contre la corrosion doivent être confirmés avant la production.
• Les matériaux en acier fondu, en fonte ou en acier inoxydable peuvent être sélectionnés en fonction des exigences du projet; la qualité du matériau et le niveau du certificat ne doivent pas être supposés sans confirmation de commande.
• La galvanisation à chaud, la peinture au bitume noir, la peinture antirouille ou le revêtement personnalisé peuvent être sélectionnés en fonction de l'environnement de corrosion, de la méthode d'installation et du plan d'entretien prévu.

Attributs personnalisés

• Nom du produit: Ancrage d'amarrage → utilisation pour l'amarrage permanent et les arrangements d'ancrage et de chaîne, et non comme produit de levage certifié.
• Matériau: acier moulé / fonte / fonte en acier inoxydable → la qualité du matériau final, la voie de coulée et la portée du certificat doivent être confirmées avant le devis.
• Condition des fonds marins: fond dur/rocheux/sableux/mixte → l'adéquation réelle doit être vérifiée avec l'étude du fond local et la conception des amarres.
• Connexion: grand œil supérieur → doit correspondre à la chaîne, la chaîne, l'usure et la pratique de l'installation.
• Traitement de surface: galvanisée à chaud / peinture au bitume noir / peinture anti-rouille / personnalisée → sélectionnée en fonction de l'exposition à la corrosion et de la durée de vie visée.
• Performance de maintien: à confirmer → ne pas utiliser le poids à sec de l'ancre seul comme puissance de maintien garantie.
• Tests: à confirmer → test de résistance à la charge, test de traction, test de maintien ou inspection visuelle/dimensionnelle doivent être convenus avant la commande.
• Exigence de certificat: disponible selon la portée de la commande → le certificat de classe, le certificat de matériau, le certificat du fabricant ou le rapport du témoin doivent être confirmés avant la production.

Comment fonctionne- t- il?

Anchor is lowered with chain and shackle → Pyrmid edge contacts the seabed → Mooring load encourages the anchor to bite and settle → Broad cast body and seabed resistance help hold the mooring system → Chain, les menottes, l'usure des yeux, le revêtement et l'état des fonds marins sont inspectés conformément au plan de maintenance

Applications

Permanent mooring buoys | Workboat mooring points | Small vessel mooring systems | Floating dock and marina moorings | Nearshore marine facilities | Hard / rocky / sandy bottom mooring locations | Anchor and chain supply projects

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la traçabilité des matériaux, de la portée de l'inspection, des exigences de test et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Q1: Une ancre d'amarrage convient-elle aux fonds durs ou rocheux?

R1: Il peut être considéré pour les fonds durs, rocheux, sablonneux ou mixtes lorsque le poids de l'ancre, la disposition de la chaîne, la profondeur de l'eau, le courant local et la charge d'amarrage sont vérifiés.La sélection finale doit être confirmée par le concepteur de l'amarrage ou l'ingénieur du projet en fonction des conditions du site..

Q2: La puissance de retenue peut-elle être calculée uniquement à partir du poids de l'ancre?

R2: Non. Le poids de l'ancre est important, mais les performances de maintien dépendent également du type de fond marin, de l'état d'enterrement ou de mise en place, de la portée de la chaîne, de la direction de chargement, du courant, de la vague et de la qualité de l'installation.Aucune puissance de maintien garantie ne doit être publiée à moins que la base de calcul ou d'essai ne soit confirmée..

Q3: Quelles informations sont nécessaires avant le devis?

A3: Confirmer le poids de l'ancre, les dimensions globales, le diamètre de l'œil, la qualité du matériau, le traitement de surface, la taille de la chaîne et des menottes, la quantité, l'état du fond marin, l'exigence de certificat, la destination de livraison,et s'il est nécessaire d'effectuer un test de preuve ou une inspection de témoin de classe.
