Chaîne d'ancre avant pivotante | 14–162 mm

Chaîne d'ancreÉmerillon de tire-fond de chaîne d'ancre | 14–162 mm

Présentation du produit

L'émerillon de tire-fond de chaîne d'ancre est un raccord rotatif utilisé dans un système de connexion de chaîne d'ancre de navire pour réduire l'accumulation excessive de torsion lorsque l'ancre et la chaîne changent d'orientation. Il est connecté entre des composants de chaîne d'ancre compatibles et supporte la tension axiale de la chaîne par ses œillets porteurs tout en permettant une rotation relative autour de l'axe de la chaîne. L'article fait partie du système d'ancrage et ne doit pas être décrit ou sélectionné comme matériel de levage général.

Les spécifications fournies couvrent une construction en acier forgé ou en acier moulé, un traitement de surface galvanisé ou personnalisé, et une plage de diamètres nominaux de 14 à 162 mm. Le tableau des paramètres détaillés fourni pour cette page couvre de 14 à 46 mm. Le programme de nuance U2 ou U3 applicable, la nuance du matériau, le traitement thermique, les dimensions supérieures à 46 mm, la portée des essais, le marquage et la documentation de classification doivent être confirmés par rapport au dessin approuvé et aux spécifications de commande avant la production.

Spécifications rapides

• Type de produit : émerillon de chaîne d'ancre à 360° → raccord rotatif pour le système de chaîne d'extrémité d'ancre.
• Nuance de chaîne : U2 ou U3 → la nuance doit être confirmée car les charges d'épreuve et de rupture sont spécifiques à la nuance.
• Diamètre nominal : 14–162 mm → les dimensions et charges fournies actuellement couvrent de 14 à 46 mm.
• Plage de charge fournie pour 14–46 mm : charge d'épreuve de 82 à 837 kN et charge de rupture de 116 à 1170 kN → aucune des deux valeurs n'est une CMU.
• Construction : acier forgé ou acier moulé → la nuance exacte du matériau, le traitement thermique et la voie de fabrication sont à confirmer.
• Traitement de surface : galvanisé ou personnalisé → la méthode et l'épaisseur du revêtement suivent les spécifications de commande approuvées.
• Correspondance de connexion : sélectionner avec les maillons adjacents, les manilles, la géométrie de l'œillet et le jeu d'articulation → le diamètre seul est insuffisant.
• Certification et essais : disponibles selon les exigences du projet → confirmer la classe, la portée des témoins, la traçabilité et la documentation des essais avant le devis.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer la configuration du produit requise : émerillon simple, manille émerillon, tire-fond émerillon ou ensemble complet de connexion chaîne d'ancre.

Étape 2 : Confirmer le diamètre nominal de la chaîne et la nuance de chaîne U2 ou U3 du programme de chaîne d'ancre approuvé du navire.

Étape 3 : Confirmer les maillons communs adjacents, les maillons agrandis, les maillons d'extrémité, les manilles de jonction ou les manilles d'ancre, y compris les dimensions des œillets et le jeu d'articulation.

Étape 4 : Confirmer la construction forgée ou moulée, la nuance d'acier exacte, le traitement thermique, la tolérance dimensionnelle, l'usinage et les exigences d'examen non destructif.

Étape 5 : Confirmer la galvanisation ou autre finition, le marquage du produit, la traçabilité du numéro de coulée, le certificat matériau, le rapport d'essai de charge, la société de classification et la portée des témoins.

Étape 6 : Fournir la quantité, le type de navire, le statut de nouvelle construction ou de remplacement, le dessin approuvé ou des photos claires, la destination de livraison et le délai de livraison requis.

Structure

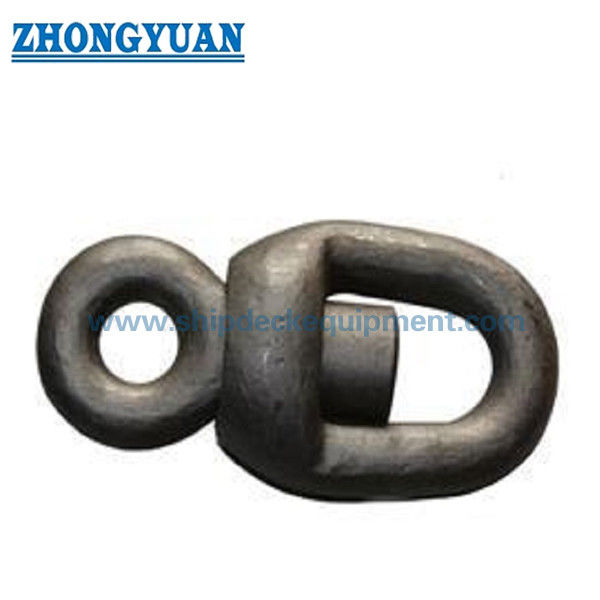

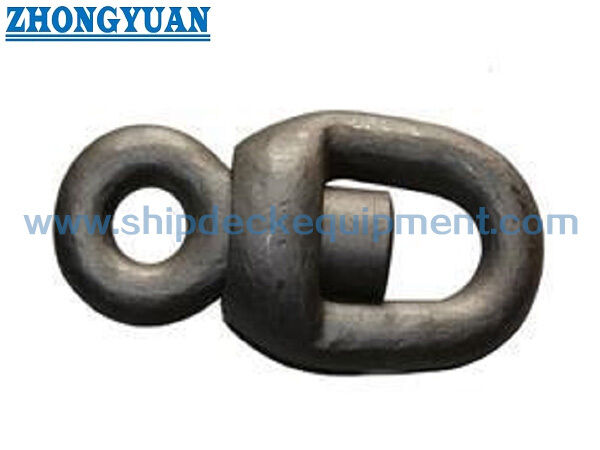

Œillet de connexion supérieur | Corps d'émerillon rotatif central | Œillet de connexion inférieur | Transitions arrondies porteuses | Construction en acier forgé ou moulé | Finition galvanisée ou spécifiée

Avantages en matière de matériaux, d'essais de charge et de qualité

• L'émerillon assure une rotation relative dans le système de chaîne d'extrémité d'ancre, aidant à réduire le transfert excessif de torsion dans le câble de chaîne à maillons.
• Le diamètre nominal doit correspondre au programme de chaîne, tandis que la longueur totale, la largeur, l'ouverture de l'œillet, la géométrie du raccord adjacent et l'espace d'articulation disponible doivent également être vérifiés.
• Pour les unités forgées, la nuance d'acier, la réduction de forgeage, le traitement thermique, l'usinage, le contrôle dimensionnel, les essais mécaniques et les END doivent suivre la procédure de fabrication approuvée.
• Pour les unités moulées, la nuance d'acier moulé, le traitement thermique, la solidité du moulage, l'usinage, le contrôle dimensionnel et les END doivent être spécifiés séparément de la voie forgée.
• Les surfaces rotatives et d'accouplement doivent assurer le mouvement et le jeu indiqués sur le dessin approuvé sans jeu excessif ni interférence.
• Les charges d'épreuve et de rupture spécifiques à la nuance doivent être confirmées. La connexion complète de la chaîne d'ancre est limitée par le composant le moins adapté dans le chemin de charge.
• Après galvanisation ou revêtement, les dimensions, les marquages, l'ajustement de la connexion et l'état de rotation doivent être vérifiés là où l'accumulation de revêtement pourrait affecter l'assemblage.
• Les documents d'inspection peuvent inclure des certificats matériaux, des rapports dimensionnels, des rapports END, des enregistrements de charge d'épreuve, des enregistrements de témoins de classe, des marquages de produit et des enregistrements de revêtement selon la portée de commande convenue.

Attributs personnalisés

• Catégorie de produit : Accessoire de chaîne d'ancre → utilisé dans un système d'ancrage de navire, pas pour le levage général.
• Fonction : Connexion de chaîne rotative → aide à réduire l'accumulation excessive de torsion dans le système de chaîne d'extrémité d'ancre.
• Rotation : désignation 360° → permet une rotation relative autour de l'axe de la chaîne ; le mouvement réel dépend de la charge, de l'alignement, de l'usure, de la corrosion et de la géométrie de la connexion.
• Diamètre nominal : 14–162 mm → sélectionner selon le programme de chaîne d'ancre à maillons approuvé et les raccords correspondants.
• Nuance de chaîne : U2 / U3 → utiliser la nuance de matériau et le programme de charge corrects spécifiques à la nuance.
• Matériau : Acier forgé ou acier moulé → la nuance d'acier exacte et l'état du traitement thermique sont à confirmer.
• Traitement de surface : Galvanisé ou personnalisé → le système de revêtement, l'épaisseur et les critères d'acceptation sont spécifiques au projet.
• Base de charge : Charge d'épreuve et charge de rupture → aucune des deux valeurs n'est une CMU ou une charge de travail admissible.
• Référence de norme : ISO 1704:2022 peut s'appliquer aux composants de chaîne d'ancre à maillons → la conformité réelle doit être confirmée à partir de la conception approuvée et des exigences de classe.
• Exigence de certificat : Disponible selon la portée du projet → le type de certificat et les témoins de classe doivent être convenus avant la production.

Comment ça marche

L'ancre change d'orientation → Une rotation de torsion se développe dans les composants de la chaîne d'extrémité d'ancre → L'émerillon permet une rotation relative entre ses œillets de connexion → Le transfert excessif de torsion dans le câble de chaîne est réduit → La charge axiale de la chaîne reste supportée par le système de connexion confirmé

Applications

Systèmes d'ancrage de proue de navire | Sections de chaîne d'ancre extérieures | Systèmes de connexion ancre-chaîne | Navires marchands | Vraquiers | Pétroliers | Porte-conteneurs | Navires de charge générale | Remorqueurs et bateaux de travail | Projets de nouvelle construction et de remplacement

Certifications et avantages

Les certificats et l'inspection de classification peuvent être organisés selon les exigences du projet, la voie de fabrication approuvée, la traçabilité des matériaux, la procédure d'essai et la portée de l'expertise.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

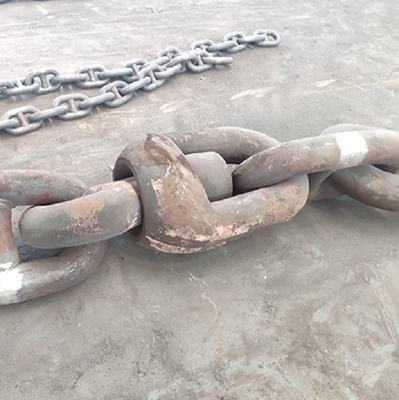

Dessin et photos

FAQ

Q1 : La charge d'épreuve et la charge de rupture sont-elles identiques à la CMU ?

R1 : Non. La charge d'épreuve est une valeur de test de vérification spécifiée, tandis que la charge de rupture est une valeur de résistance minimale ou destructive. Aucune des deux n'est une CMU. La sélection doit suivre la nuance de chaîne approuvée, le programme de raccords et la base de conception du système d'ancrage.

Q2 : Est-ce que 360° signifie que l'émerillon tourne librement sous pleine tension de chaîne ?

R2 : La désignation décrit la fonction de rotation prévue autour de l'axe de la chaîne. Le mouvement réel dépend de l'alignement, de la tension de la chaîne, de la géométrie de la connexion, de l'usure, de la corrosion et de l'état d'entretien. Il ne doit pas être promu comme tournant librement dans toutes les conditions de charge.

Q3 : Quelles informations sont nécessaires pour un devis ?

R3 : Confirmer la configuration du produit, le diamètre nominal, la nuance U2 ou U3, les maillons et manilles adjacents, la voie de matériau forgée ou moulée, le traitement de surface, la portée des essais et des certificats, la quantité, le dessin ou les photos, la destination de livraison et le délai de livraison requis.
