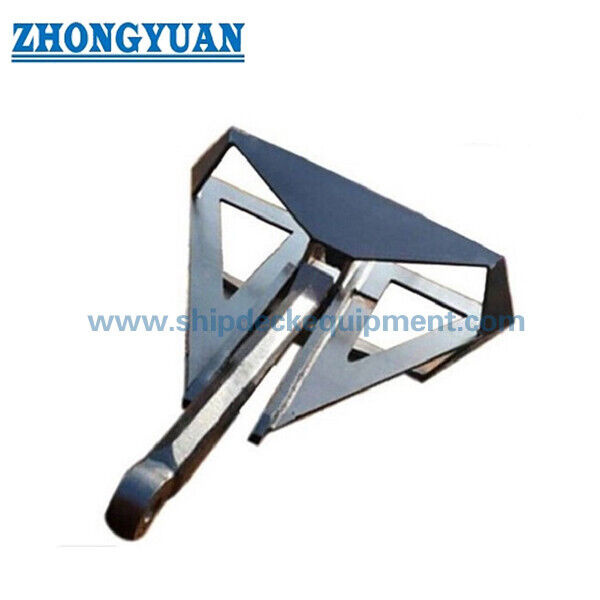

Ancrage soudé Flipper Delta HHP pour les systèmes d'amarrage offshore.

Ancre soudée Flipper Delta HHP pour systèmes d'amarrage offshore | 300–27 500 kg

Présentation du produit

L'ancre soudée Flipper Delta à haute puissance de tenue est fournie pour les projets d'amarrage offshore, de dragage, de bouées d'amarrage et de structures flottantes où la pénétration dans le fond marin, l'efficacité de tenue, la connexion chaîne-ancre, la manutention au transport et la certification du projet sont des facteurs de sélection centraux. Sa géométrie ouverte fabriquée combine un large ensemble de pattes, une tige et une structure stabilisatrice pour supporter un ancrage et une pénétration contrôlés dans les sols de fond marin appropriés.

Cette page couvre les poids nominaux d'ancre de 300 à 27 500 kg en utilisant les dimensions A–F des données du catalogue fournies. Le poids nominal de l'ancre n'est pas une évaluation directe de la capacité de tenue. La sélection finale doit être basée sur l'analyse d'amarrage du projet, la charge de tenue requise, les données du fond marin ou géotechniques, l'angle de la ligne d'amarrage, la méthode d'installation, l'interface chaîne d'ancre et manille, le dessin du fabricant approuvé et la portée de l'inspection de classe ou par une tierce partie. Le produit est fourni par l'intermédiaire de partenaires d'usine d'ancres qualifiés ; la source de fabrication et la portée du certificat sont confirmées pour chaque commande.

Spécifications rapides

• Type de produit : Ancre soudée Flipper Delta à haute puissance de tenue → configuration à pattes ouvertes pour les systèmes d'ancrage offshore et de dragage.
• Plage de poids nominal : 300–27 500 kg → large gamme de sélection pour les arrangements d'amarrage temporaires ou permanents spécifiques au projet.
• Construction : Ensemble de pattes et de tige fabriqués à partir de plaques soudées → la qualité du matériau, les détails de soudure, le CND et les tolérances dimensionnelles doivent suivre le dessin approuvé.
• Principe de tenue : La zone de patte encastrée mobilise la résistance du fond marin → la capacité de tenue réelle dépend du sol, de la profondeur de pénétration, de l'angle de la ligne, de l'installation et de l'analyse d'amarrage.
• Interface chaîne d'ancre : La dimension de connexion F est incluse dans le tableau fourni → la compatibilité finale de la manille, du émerillon, du maillon d'extrémité et de la chaîne doit être vérifiée par dessin.
• Manutention et transport : Un arrangement de démontage ou de livraison fractionnée peut être disponible → la méthode d'assemblage et l'exigence de rack d'ancre sont soumises à la conception de l'usine sélectionnée.
• Traitement de surface : Revêtement bitumineux noir, peinture anticorrosion ou revêtement spécifié par le projet → le système final doit tenir compte des dommages de transport, du service d'immersion et des exigences d'inspection.
• Certification : L'inspection de classe et les certificats peuvent être organisés conformément à la conception approuvée et à la portée de la commande → tous les certificats de société ne sont pas fournis automatiquement.

Paramètres techniques principaux

Guide de sélection et de demande d'amarrage offshore

Étape 1 : Confirmer l'application : unité offshore, drague, bouée d'amarrage, équipement de construction, structure flottante, amarrage temporaire ou amarrage permanent, ainsi que la profondeur de l'eau et la durée de vie prévue.

Étape 2 : Fournir la charge de tenue d'ancre requise par l'analyse d'amarrage du projet, y compris le cas de charge de conception, les facteurs de sécurité, la pré-tension, le type de ligne d'amarrage et la base environnementale si disponible.

Étape 3 : Fournir les informations sur le fond marin ou géotechniques, y compris le type de sol, le profil des couches, les données de résistance ou de densité, la pente du fond marin et les obstructions connues, car la performance de pénétration et de tenue dépend du sol.

Étape 4 : Confirmer le poids nominal de l'ancre, la géométrie approuvée de l'ancre, le réglage patte-tige, la méthode de manutention de l'ancre, la qualité et le diamètre de la chaîne, le maillon d'extrémité, la manille, l'émerillon et les dimensions de connexion requises.

Étape 5 : Confirmer la qualité du matériau, la norme de fabrication, la procédure de soudage, la portée du CND, la tolérance dimensionnelle, le marquage, la traçabilité, la protection contre la corrosion et si un démontage pour le transport ou un rack d'ancre est requis.

Étape 6 : Confirmer l'approbation et la portée des tests avant le devis : dessin approuvé, désignation HHP ou autre classe, test de charge, certificats de matériau, certificat du fabricant, témoin de l'inspecteur et dossier de documentation final.

Étape 7 : Fournir la quantité, le nom du projet ou du navire, la destination de livraison, la date de livraison requise, les restrictions d'emballage, les limitations de levage et de manutention, et le dessin d'amarrage ou le dessin général pertinent.

Construction et connexion de l'ancre

Ensemble de pattes ouvertes soudées | Tige centrale | Géométrie de couronne / charnière et stabilisatrice | Point de connexion chaîne ou manille | Réglage des pattes spécifique au projet | Arrangement de démontage pour le transport en option | Revêtement protecteur

Caractéristiques de pénétration, de tenue et de manutention

• La construction à pattes ouvertes permet au sol du fond marin de circuler autour de l'ancre pendant l'ancrage et soutient une pénétration progressive lorsque la géométrie est adaptée à la condition du sol.
• Une zone de patte effective relativement grande développe une résistance du sol après l'encastrement, ce qui est la base principale du concept de haute puissance de tenue.
• La géométrie stabilisatrice est destinée à réduire le roulis incontrôlé et à aider les pattes à maintenir une orientation de pénétration appropriée pendant la traction d'ancrage.
• La capacité de tenue réelle n'est pas déterminée par le poids de l'ancre seule ; elle est influencée par le profil du sol, la profondeur de pénétration, l'angle de la patte, la traction de la ligne, la charge d'installation, la géométrie de l'ancre et les facteurs de sécurité de conception sélectionnés.
• L'arrangement patte-tige doit être sélectionné ou confirmé pour le fond marin du projet et la conception approuvée. Une ancre de catalogue ne doit pas se voir attribuer une valeur de tenue universelle sans vérification du projet.
• Le déploiement, le test de charge, la récupération, la manutention sur le pont et le transport nécessitent une procédure de manutention d'ancre spécifique au projet, adaptée au poids de l'ancre, à l'équipement du navire, aux points de levage et à l'arrangement de connexion.

Contrôle de fabrication, de test et de fourniture

• La fabrication soudée nécessite un contrôle de la découpe, du formage, de l'ajustement des plaques, de l'alignement de la tige et des pattes, et une inspection dimensionnelle afin que la géométrie approuvée soit maintenue.
• La spécification fournie liste l'acier doux et l'acier inoxydable ; la qualité finale, les propriétés mécaniques, la soudabilité, la ténacité, la marge de corrosion et l'acceptation par la classe doivent être confirmées. Les ancres HHP dépendent normalement de spécifications de matériaux approuvées à haute résistance ou à haute ténacité plutôt que d'une description de matériau générique.
• Le WPS / PQR, la qualification du soudeur, le préchauffage et le contrôle de l'apport de chaleur, et le CND des soudures critiques doivent suivre le plan de fabrication et d'inspection de classe approuvé.
• Les tests de charge, la vérification de la puissance de tenue, les tests de matériaux et la présence d'un inspecteur dépendent du projet et de la classe. Ils doivent être définis avant l'achat et ne sont pas considérés comme des livrables standard.
• La connexion de la chaîne doit être vérifiée comme un chemin de charge complet, y compris la connexion de l'ancre, la goupille de la manille, le maillon d'extrémité, l'émerillon ou le pré-chaîne, la qualité de la chaîne et toute transition dimensionnelle.
• Comme ce produit est fourni par l'intermédiaire de partenaires d'usines d'ancres, le devis doit identifier la source de fabrication, le dessin approuvé, l'émetteur du certificat, la portée des tests et la traçabilité des documents applicables à l'ancre proposée.

Attributs personnalisés

• Type de produit : Ancre soudée Flipper Delta HHP → ancre à pattes ouvertes fabriquée pour l'amarrage offshore et les applications liées au dragage.
• Statut de fourniture : Distributeur / fourniture de projet → le produit est sourcé auprès de fabricants d'ancres qualifiés et n'est pas présenté comme fabriqué en interne.
• Poids nominal : 300–27 500 kg → sélectionner en fonction de la charge de tenue calculée, de l'état du fond marin, de la méthode d'installation et de la conception approuvée de l'ancre.
• Construction : Fabrication en acier soudé → géométrie critique, qualité de soudure, CND et contrôle dimensionnel suivent le dessin approuvé et le plan d'inspection.
• Matériau : Acier doux / acier haute résistance approuvé par le projet ; acier inoxydable sous réserve de confirmation → la qualité exacte et l'acceptation par la classe sont requises avant la commande.
• Capacité de tenue : Spécifique au projet → le poids nominal ne doit pas être converti directement en charge de tenue garantie sans vérification d'amarrage et géotechnique.
• Connexion de chaîne : Dimension F plus détail du connecteur approuvé → le diamètre de la chaîne, la qualité, le maillon d'extrémité, la manille et l'émerillon doivent être confirmés comme un système unique.
• Traitement de surface : Peinture bitumineuse noire, peinture anticorrosion ou revêtement personnalisé → le revêtement final et l'inspection suivent l'exposition et les spécifications du projet.
• Exigence de certificat : Disponible selon la portée du projet → la conception approuvée, le test de charge, l'inspection de classe et la documentation doivent être indiqués dans les spécifications d'achat.

Comment ça marche

L'ancre est déployée avec les pattes orientées vers le fond marin → Une traction d'ancrage contrôlée stabilise et fait pivoter l'ancre dans la direction de pénétration → La géométrie des pattes ouvertes pénètre dans le sol → La zone de patte encastrée mobilise la résistance du fond marin → La charge d'amarrage est transférée par la tige et le connecteur à la chaîne d'ancre → La récupération suit la procédure de manutention d'ancre approuvée

Applications

Systèmes d'amarrage temporaire offshore | Dragues et équipements de construction marine | Bouées d'amarrage | Pontons flottants et structures marines | Unités offshore soumises à la conception du projet | Kits de remplacement d'ancre et de chaîne

Certifications et portée de la fourniture

L'inspection et la certification de classification peuvent être organisées conformément au type approuvé ou à la conception du projet, à l'approbation du fabricant, à la traçabilité des matériaux, à l'exigence de test de charge et à la présence d'un inspecteur. La disponibilité est soumise à la confirmation de la commande et à l'approbation de la classe ; tous les certificats listés ne sont pas fournis automatiquement.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

La portée de fourniture coordonnée en option peut inclure la chaîne d'ancre, la manille en D d'ancre ou le connecteur de projet, l'émerillon / pré-chaîne, le rack d'ancre, les certificats de test, le plan d'emballage et l'arrangement de transport, sous réserve des spécifications confirmées.

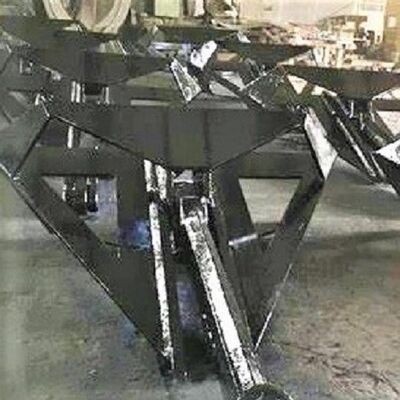

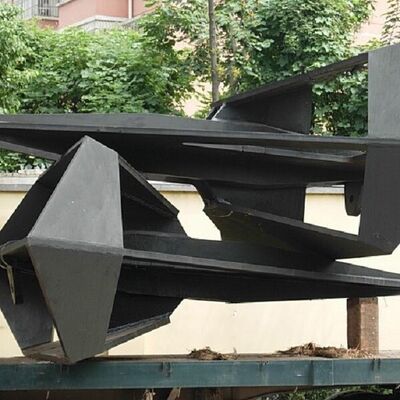

Dessin et photos

FAQ

Q1 : Comment sélectionner le poids correct de l'ancre Flipper Delta ?

R1 : Utilisez la charge de tenue requise de l'analyse d'amarrage, ainsi que les données du fond marin, l'angle de la ligne, la méthode d'installation, la géométrie de l'ancre et les facteurs de sécurité du projet. Le poids nominal de l'ancre n'est qu'un élément de sélection et ne doit pas être considéré comme la capacité de tenue garantie.

Q2 : La description HHP fournit-elle une valeur de puissance de tenue universelle ?

R2 : Non. HHP est une catégorie de conception ou d'approbation d'ancre, pas une seule valeur en kN qui s'applique à tous les fonds marins et installations. La conception proposée, la base de test approuvée, les conditions du sol, la pénétration et les exigences de classe doivent être confirmées pour le projet.

Q3 : L'ancre et la chaîne d'ancre peuvent-elles être fournies en kit assorti ?

R3 : Oui, la fourniture peut être coordonnée lorsque le diamètre et la qualité de la chaîne, la longueur totale, les maillons d'extrémité, les manilles, les émerillons, la portée des tests de charge et des certificats, la protection contre la corrosion, l'emballage et les exigences de livraison sont fournis. Le dessin de connexion de l'ancre doit être vérifié avant le devis final.
