Stevshark MK5 Ancrage d'intégration de traînée en mer Ancrage d'amarrage au fond dur

Stevshark MK5 Ancrage d'intégration de traînée en mer Ancrage d'amarrage au fond dur

Vue d'ensemble du produit

The offshore Stevshark MK5 drag embedment anchor is a fixed-shank anchor configuration intended for mooring projects where the seabed contains hard or difficult-to-penetrate materials such as limestoneLa structure de son sol dur est associée à des zones critiques renforcées, des bords et des extrémités tranchants,et des caractéristiques de pénétration en forme de dents qui aident l'ancre à initier la pénétration alors qu'une ancre à traînée conventionnelle ne peut atteindre qu'une embedment peu profond.

Zhongyuan fournit cette ancre par l'intermédiaire de partenaires qualifiés dans la fabrication des ancres plutôt que de la présenter comme un produit fabriqué en interne.Type définitif, poids nominal, disposition de l'écoulement, qualité du matériau, revêtement, raccordement à la ligne d'amarrage, procédure d'installation, exigence de preuve de charge,La portée et le certificat doivent être déterminés à partir de l'analyse des amarrements du projet, données géotechniques spécifiques au site, dessin approuvé et exigences de la société de classification.

Spécifications rapides

• Type de produit: Ancrage à rampe fixe pour l'incorporation en mer → développe la capacité de retenue grâce à une pénétration contrôlée et à la résistance du sol lors de l'installation de l'incorporation.
• Concentration des fonds marins: argile dure, sable très dense, calcarénite, calcaire, corail et autres couches compétentes → destinées aux projets où la pénétration initiale et la résistance à la pointe sont des problèmes majeurs.
• Plage de poids nominal: 300 à 30 000 kg dans le tableau des dimensions fourni → la disponibilité de la taille commerciale finale et le dessin approuvé doivent être confirmés avant la soumission.
• Caractéristiques de pénétration: structure renforcée, bords et extrémités tranchants et caractéristiques de dent de requin / dentelées → support de la morsure initiale et résistance aux charges concentrées dans des conditions de pénétration peu profonde.
• Construction: assemblage soudé de tôles d'acier utilisant des composants en acier doux et/ou en acier à haute résistance → les qualités exactes, le WPS, le NDT et la portée de la traçabilité sont spécifiques au projet.
• Base de la direction de charge: principalement sélectionnée pour le chargement par traînée horizontale ou quasi horizontale → elle ne doit pas être considérée comme une ancrage à charge verticale sans analyse et approbation spéciales de l'amarrage.
• Protection de surface: revêtement bitumineux noir, peinture anticorrosion ou système de revêtement de projet → compatibilité du revêtement avec le transport, le stockage et le service en mer.
• Fourniture et certification: Fourniture par des partenaires avec documentation d'inspection organisée sur commande → disponibilité du certificat de classe est soumise à la portée du fabricant approuvé et aux exigences du projet.

Principaux paramètres techniques

Guide de sélection et d'enquête des amarrements

Étape 1: Fournir des informations sur les fonds marins spécifiques au site, y compris la profondeur de l'eau, le profil du sol, les données CPT/forage, le type et l'épaisseur de la couche dure, les débris attendus ou l'exposition aux roches,et l'emplacement proposé de l'ancrage.

Étape 2: Confirmer les charges de conception du système d'amarrage et la direction de charge à l'ancre, y compris les étuis intacts, endommagés et transitoires, les composants horizontaux et verticaux, la chaîne de conduite,et les facteurs de conception / preuve requis.

Étape 3: Confirmer le type d'ancrage et le poids nominal par analyse géotechnique et d'amarrage. Indiquer l'arrangement de flou requis, l'angle de flou/boucle, la pénétration de la cible, la distance de traînée admissible,et charge d'installation ou de preuve requise.

Étape 4: fournir l'interface de la ligne d'amarrage: précurseur de la chaîne ou du fil, taille et grade de la chaîne, disposition des connecteurs ou des entraves, exigence de pivotement, disposition du chasseur,et toute exigence facultative relative au ballast de fuite.

Étape 5: Confirmer les contraintes d'installation et de récupération, y compris la capacité du navire de manutention de l'ancre, la géométrie du rouleau arrière, l'espace sur le pont, l'arrangement de levage et de fixation, l'état du remorqueur,procédure de déploiement, et méthode de récupération.

Étape 6: Confirmer les qualités des matériaux, les exigences en matière de soudage et de TNDE, le système de revêtement, l'inspection dimensionnelle, la tolérance au poids, la société de classe, la portée de la documentation, la quantité, la destination de livraison,et délai de livraison requis.

Structure de l'ancre

Anchor shackle | Fixed shank | Reinforced welded fluke | Sharp fluke edges and tips | Shark-tooth / serrated penetration features | Stabilizing members according to approved design | Optional hollow-fluke ballast provision when specified

Des avantages en matière de conception et d'ingénierie

• Les zones critiques de pointe et de bord de flou sont renforcées parce que les fonds marins durs ne permettent qu'une pénétration peu profonde, concentrant une grande partie de la charge appliquée près des extrémités.
• Les bords tranchants et les caractéristiques dentaires améliorent la morsure initiale dans les couches compétentes du fond marin par rapport à une configuration d'ancrage de traînée à bords lisses à usage général.
• La géométrie et la disposition de stabilisation de la charnière fixe sont destinées à soutenir une orientation correcte et une trajectoire de traînée stable, mais le comportement réel dépend de la géométrie des lignes, de la couche du sol,la charge de l'installation et la variabilité du fond marin.
• Un ballast facultatif dans une coque creuse peut être envisagé pour faciliter l'orientation initiale et la pénétration dans des arrangements de déploiement spécifiques.le type de précurseur et la procédure de déploiement doivent être conçus ensemble;.
• La construction en tôle d'acier soudée permet une large gamme de poids nominal, tout en exigeant une traçabilité contrôlée du matériau, des procédures de soudage qualifiées, des contrôles dimensionnels,TND et protection des transitions fortement chargées.
• La capacité de retenue doit être établie par une évaluation géotechnique et une vérification de l'installation spécifiques au projet et ne doit pas être indiquée uniquement comme un multiple fixe du poids nominal de l'ancrage.

Attributs personnalisés

• Catégorie du produit: Ancrage à traînée en mer → choisi comme partie intégrante d'un système d'amarrage complet plutôt que comme élément d'ancrage de navire autonome.
• Configuration de l'ancrage: type de sol dur Stevshark/MK5 → marque finale, fabricant agréé et état du dessin doivent être confirmés pour chaque commande.
• Poids nominal: 300-30 000 kg dans le tableau fourni → le poids est un paramètre d'identification et de manutention, et non le seul indicateur de capacité de stockage.
• Conformité des fonds marins: fonds marins compétents ou difficiles à pénétrer → vérification géotechnique spécifique au site demeure obligatoire.
• Matériau: Plaque d'acier, acier doux et acier à haute traction → les qualités exactes et l'état de traitement thermique doivent être confirmés par un dessin approuvé.
• Direction de charge: service d'intégration de traînée principalement horizontale → capacité de charge verticale n'est pas déclarée sans analyse spécifique.
• Traitement de surface: peinture bitumineuse, revêtement anticorrosion ou système offshore sur mesure → épaisseur du film sec et qualité de préparation à spécifier.
• Portée de l'inspection: Matériau, soudage, NDT, dimensions, poids et vérification de la preuve/installation selon les besoins → portée convenue avant la production.
• Statut de l'offre: fournie par l'intermédiaire de partenaires de fabrication d'ancrage → l'identité du fabricant, l'approbation de classe et la voie du certificat sont confirmées au stade de la soumission.

Comment fonctionne- t- il?

Anchor is landed and correctly oriented on the seabed → Mooring line applies a controlled horizontal pull → Sharp fluke tips initiate penetration → Anchor drags and embeds while soil resistance develops in front of the fluke → Installation / proof load confirms the set → Anchor remains operated within the approved mooring-load envelope

Applications

Permanent offshore moorings | Semi-permanent mooring spreads | Mobile offshore units when selected by mooring analysis | Dredging reaction anchors | Marine construction projects | Offshore energy and floating-structure moorings | Hard-seabed anchor locations

Avantages de l'inspection, de la certification et de la fourniture

L'inspection et la certification peuvent être organisées en fonction de la source de fabrication approuvée, des spécifications du projet, du plan de traçabilité des matériaux, du champ d'application du soudage et de la NDT,Exigence d'essai de charge ou de vérification de l'installationL'homologation de type ou la certification de classe ne doivent être présumées que si elles sont spécifiquement confirmées pour le fabricant sélectionné, la taille de l'ancrage et la portée de la commande.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

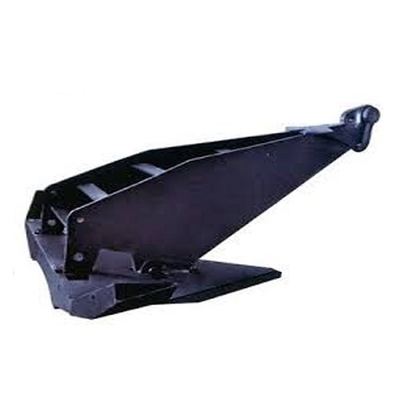

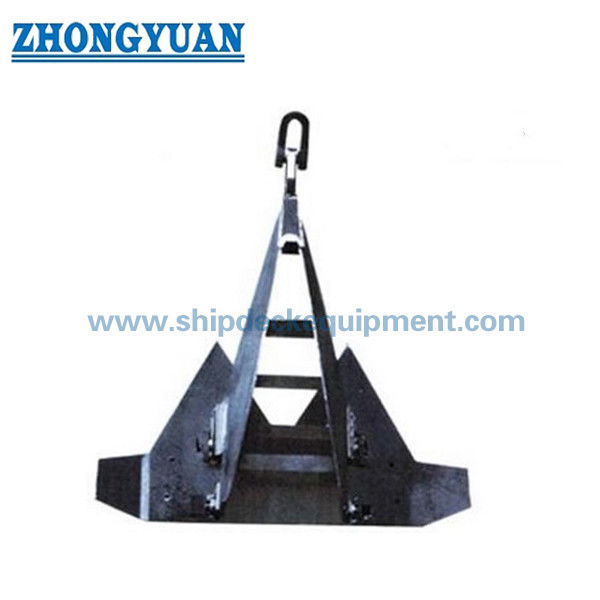

Dessin et photos

Questions fréquentes

Q1: Comment choisir le poids d'ancrage Stevshark MK5 correct?

A1: le poids nominal n'est qu'une référence de taille initiale. La sélection doit combiner les données du sol spécifiques au site, les charges d'amarrage requises, la direction de la charge au fond marin, la surface et l'angle de flèche,géométrie de la ligne d'amarrage, la distance de traînée admissible, la charge d'installation visée et la base d'approbation du projet.

Q2: Pourquoi cette ancre est-elle utilisée pour les fonds marins durs au lieu d'une ancre de traînée générale?

R2: La configuration de sol dur utilise des zones critiques renforcées, des bords et des extrémités tranchants et des caractéristiques de pénétration en forme de dent.Ces caractéristiques s'appliquent à la pénétration peu profonde et à la charge concentrée de fluke-tip dans les sols compétents., mais la performance réussie dépend encore du profil réel du fond marin et de la méthode d'installation.

Q3: Cette ancre d'intégration de traînée peut-elle résister aux charges d'amarrage verticales?

A3: Une ancre conventionnelle d'incorporation de traînée est principalement adaptée au chargement horizontal ou presque horizontal.Une ancre à charge verticale ou un autre type de fondation peut être plus approprié lorsque le levage est un cas de charge réglementaire.
