Présentation du produit

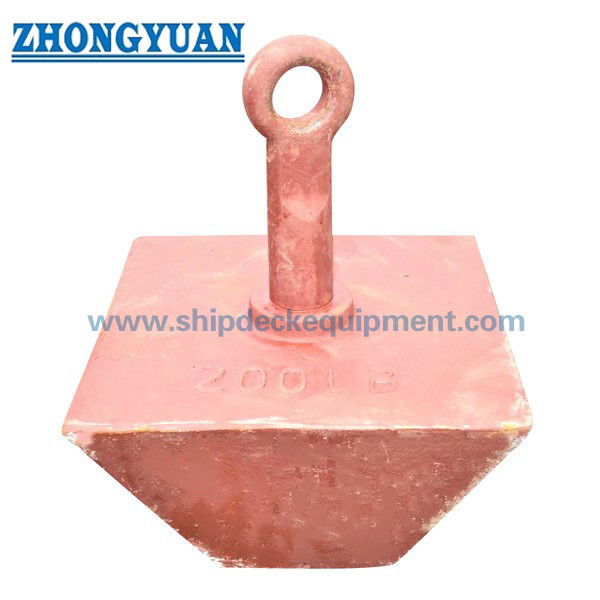

L'ancre d'amarrage en acier moulé est une ancre d'amarrage permanente compacte utilisée pour l'amarrage de bouées, les mouillages de petits bateaux, les points d'amarrage de bateaux de travail, les systèmes de quais flottants, les installations marines côtières et d'autres configurations d'ancrage et de chaîne où l'état du fond marin, le poids de l'ancre, la taille de la chaîne, la protection contre la corrosion et la portée de l'inspection doivent être confirmés ensemble. La forme concentre la force de contact initiale sur le bord inférieur et les coins, aidant l'ancre à mordre dans les fonds durs, rocheux, sableux ou mixtes lorsque la charge de la ligne d'amarrage est appliquée dans la bonne direction.

Cette page est préparée pour les ancres de forme fournie en acier moulé, en fonte ou en acier inoxydable moulé selon les exigences du projet. La courte tige et le grand œillet de connexion sont des points d'achat importants car ils aident à réduire l'enroulement de la chaîne dans les zones peu profondes ou tidales et permettent d'associer l'ancre à une manille et une chaîne appropriées. La capacité de tenue, le poids de l'ancre, la taille de l'œillet, le test de charge et la portée du certificat ne sont pas fixes par les données fournies et doivent être confirmés avant le devis.

Spécifications rapides

• Type de produit : ancre d'amarrage → ancre d'amarrage permanente compacte pour les configurations d'amarrage par ancre et chaîne.   Condition typique du fond : fonds durs / rocheux / sableux / mixtes → l'adéquation finale dépend de l'étude du fond marin, du poids de l'ancre, de la portée de la chaîne et de la charge d'amarrage.
• Options de matériaux : acier moulé, fonte ou acier inoxydable moulé → sélectionner selon les exigences de poids, l'environnement de corrosion et la portée du certificat.
• Caractéristique structurelle :   corps avec une courte tige et un œillet supérieur → supporte la connexion de la chaîne et aide à réduire l'enroulement de la chaîne dans les eaux peu profondes ou tidales.
• Traitement de surface : galvanisé à chaud, peinture bitumineuse noire, peinture antirouille ou finition personnalisée → choisi selon l'exposition marine et les exigences de durée de vie.
• Point de connexion : œillet de grand diamètre à confirmer → la taille de la manille, le diamètre de la chaîne et la marge d'usure doivent être vérifiés avant la production.
• Note de livraison : l'ancre peut être fournie seule ou avec la chaîne / manille lorsqu'elle est spécifiée → l'interface complète du système d'amarrage doit être confirmée.
• Données de charge et de test : à confirmer → aucune charge de travail sécuritaire (SWL), capacité de tenue, charge d'épreuve ou charge de test ne doit être déclarée sans calcul de projet ou exigence de test.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer le type d'ancre : ancre d'amarrage en acier moulé / fonte / acier inoxydable moulé.

Étape 2 : Confirmer l'état du fond marin : roche dure, roche et sable mixtes, sable, boue, gravier, zone tidale ou autre état du fond d'après l'étude du site.

Étape 3 : Confirmer le poids d'ancre requis, les dimensions globales, le diamètre de l'œillet, le diamètre de la chaîne, la taille de la manille et si l'ancre fait partie d'un système d'amarrage complet.

Étape 4 : Confirmer la configuration de l'amarrage : bouée / quai flottant / petit navire / bateau de travail / installation côtière, profondeur de l'eau, courant, vent, vagues et portée de la chaîne si disponible.

Étape 5 : Confirmer la nuance du matériau, le traitement de surface, la marge de corrosion, le système de galvanisation ou de peinture, et l'environnement de service prévu.

Étape 6 : Confirmer les exigences d'inspection et de certificat : certificat de matériau, certificat du fabricant, test de charge d'épreuve, contrôle de classe ou autre document spécifique au projet.

Étape 7 : Fournir la quantité, la destination de livraison, le délai de livraison requis, le dessin ou la photo si disponible, et toute exigence locale d'installation ou de récupération.

Structure

corps moulé | Bords et coins inférieurs compacts | Tige courte / col supérieur | Grand œillet de connexion de chaîne | Zone d'œillet lisse et finie | Option de matériau acier moulé / fonte / acier inoxydable | Galvanisé à chaud, peint bitumineux, peint antirouille ou finition spécifiée

Avantages d'amarrage et d'ingénierie

• La forme présente un bord de creusement concentré sur le fond marin, ce qui aide l'ancre à commencer à s'ancrer lorsque la charge d'amarrage est appliquée dans la bonne direction.
• Lorsque l'ancre s'enfonce dans un matériau de fond marin approprié, les surfaces larges peuvent augmenter la résistance du sol et l'effet d'aspiration ; la performance de tenue réelle dépend toujours de l'état du fond, du poids de l'ancre, de la portée de la chaîne et de la direction de chargement.
• Le corps dense en métal moulé fournit un poids sous-marin efficace et une géométrie compacte pour les applications d'amarrage permanentes où les blocs de béton ou les poids morts simples peuvent être moins efficaces pour le même volume de manipulation sur le pont.
• Une courte tige aide à réduire l'enroulement de la chaîne par rapport aux formes d'ancrage à tige plus longue, ce qui est utile pour les eaux peu profondes, les marées, ou les zones où le mouvement de la chaîne autour de l'ancre doit être limité.
• Le grand œillet permet de l'associer à une manille et une chaîne de taille appropriée. Le diamètre de l'œillet, le rayon du bord, la marge d'usure et la protection contre la corrosion doivent être confirmés avant la production.
• L'acier moulé, la fonte ou l'acier inoxydable moulé peuvent être sélectionnés selon les exigences du projet ; la nuance du matériau et le niveau du certificat ne doivent pas être supposés sans confirmation de commande.
• La galvanisation à chaud, la peinture bitumineuse noire, la peinture antirouille ou le revêtement personnalisé peuvent être sélectionnés en fonction de l'environnement de corrosion, de la méthode d'installation et du plan de maintenance prévu.

Attributs personnalisés

• Nom du produit : Ancre d'amarrage → utilisation pour l'amarrage permanent et les configurations d'ancrage et de chaîne, pas comme produit de levage certifié.
• Matériau : Acier moulé / fonte / acier inoxydable moulé → la nuance finale du matériau, la voie de coulée et la portée du certificat doivent être confirmées avant le devis.
• État du fond marin : Fond dur / rocheux / sableux / mixte → l'adéquation réelle doit être vérifiée avec l'étude locale du fond et la conception de l'amarrage.
• Connexion : Grand œillet supérieur → doit correspondre à la chaîne, à la manille, à la marge d'usure et à la pratique d'installation.
• Traitement de surface : Galvanisé à chaud / peinture bitumineuse noire / peinture antirouille / personnalisé → sélectionner par exposition à la corrosion et objectif de durée de vie.
• Performance de tenue : À confirmer → n'utilisez pas le poids de l'ancre seule comme puissance de tenue garantie.
• Tests : À confirmer → la charge d'épreuve, le test de traction, le test de tenue ou l'inspection visuelle / dimensionnelle doivent être convenus avant la commande.
• Exigence de certificat : Disponible selon la portée de la commande → le certificat de classe, le certificat de matériau, le certificat du fabricant ou le rapport de témoin doivent être confirmés avant la production.

Comment ça marche

L'ancre est abaissée avec la chaîne et la manille → le bord pyramidal touche le fond marin → la charge d'amarrage encourage l'ancre à mordre et à s'enfoncer → le corps moulé large et la résistance du fond marin aident à maintenir le système d'amarrage → l'usure de la chaîne, de la manille, de l'œillet, le revêtement et l'état du fond marin sont inspectés selon le plan de maintenance.

Applications

Bouées d'amarrage permanentes | Points d'amarrage pour bateaux de travail | Systèmes d'amarrage pour petits navires | Quais flottants et mouillages de marinas | Installations marines côtières | Sites d'amarrage sur fonds durs / rocheux / sableux | Projets de fourniture d'ancres et de chaînes

Certifications & Avantages

Les certificats peuvent être organisés selon les exigences du projet, la traçabilité des matériaux, la portée de l'inspection, les exigences de test et la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

Dessin & Photos

FAQ

Q1 : Une ancre d'amarrage convient-elle aux fonds durs ou rocheux ?

R1 : Elle peut être envisagée pour les fonds durs, rocheux, sableux ou mixtes lorsque le poids de l'ancre, la configuration de la chaîne, la profondeur de l'eau, le courant local et la charge d'amarrage sont vérifiés. La sélection finale doit être confirmée par le concepteur d'amarrage ou l'ingénieur de projet selon l'état du site.

Q2 : La puissance de tenue peut-elle être calculée uniquement à partir du poids de l'ancre ?

R2 : Non. Le poids de l'ancre est important, mais la performance de tenue dépend également du type de fond marin, de la condition d'enfouissement ou d'ancrage, de la portée de la chaîne, de la direction de chargement, du courant, des vagues et de la qualité d'installation. Aucune puissance de tenue garantie ne doit être publiée à moins que le calcul ou la base de test ne soit confirmé.

Q3 : Quelles informations sont nécessaires avant le devis ?

R3 : Confirmer le poids de l'ancre, les dimensions globales, le diamètre de l'œillet, la nuance du matériau, le traitement de surface, la taille de la chaîne et de la manille, la quantité, l'état du fond marin, l'exigence de certificat, la destination de livraison, et si un test d'épreuve ou une inspection par témoin de classe est requis.
