Chaîne en acier rond à maillons longs DIN 763 | Chaîne d'usage général testée non calibrée
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Standard:: | DIN763 ; | Grade:: | 40e année, U2, U1, etc. |
|---|---|---|---|
| Diamètre de la chaîne :: | 13mm à 32mm | Longueur par plan :: | Personnalisé |
| Construction:: | Soudé bout à bout, | Taper:: | Lien ouvert, lien sans crampons ; |
| Essai :: | Test de charge d'épreuve, test de charge de rupture, test de propriété matérielle, | Traitement de surface :: | Galvaniser à chaud, galvanisé électrique, peint anticorrosion ; |
| Certificats de classement:: | TUV, ABS, DNV, LR, RINA, BV, tout autre certificat d'inspection tiers et certificat d'usine. | Catégorie matérielle :: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| Mettre en évidence: | chaîne à maillons studless du vacarme 763,chaîne à maillons studless standard allemande,chaîne de amarrage d'acier inoxydable de 32mm |
||
Description de produit
Chaîne en acier rond à maillons longs DIN 763 | Chaîne d'usage général testée non calibrée
Présentation du produit
La chaîne en acier rond à maillons longs DIN 763 est une chaîne soudée, testée et non calibrée pour un usage technique général où une plus grande ouverture de maillon et un nombre de maillons par mètre inférieur sont utiles. Le pas long offre un dégagement pratique pour les connecteurs et un routage flexible, tandis que la géométrie non calibrée signifie qu'elle ne doit pas être sélectionnée pour les roues à poches, les entraînements de chaîne calibrés ou les systèmes de levage qui nécessitent un pas adapté et des grades de chaîne de levage certifiés.
Pour l'approvisionnement maritime, la chaîne peut être envisagée pour l'arrimage général, les barrières de sécurité, la rétention d'équipement et d'autres fonctions non liées au levage, sous réserve du matériau, de la protection contre la corrosion, de la base de test et de l'acceptation du projet. Elle ne doit pas être décrite comme une chaîne d'ancre homologuée, une chaîne d'amarrage primaire, une chaîne d'amarrage de bouée ou une chaîne de levage, sauf si la norme de produit applicable, la charge de conception, les tests et la portée d'approbation sont confirmés séparément.
Spécifications rapides
- Base de la norme : DIN 763:1990-12 → désignation officielle pour les chaînes en acier rond à maillons longs, testées et non calibrées.
- Configuration : Chaîne à maillons ronds ouverts, sans étrier, soudée → le pas interne long offre un dégagement pour les connecteurs et réduit le nombre de maillons par mètre.
- Gamme nominale publiée par la DIN : 4 à 16 mm dans l'édition de 1990 → les tailles fournies en dehors de cette gamme doivent être traitées comme des modèles DIN 763 / tailles personnalisées jusqu'à confirmation de conformité.
- Dimensions principales de sélection : Diamètre nominal d, pas intérieur t, largeur extérieure b2 et masse par mètre → vérifier par rapport à la taille du connecteur, au dégagement et à la longueur de chaîne requise.
- Méthode de fabrication : Construction de maillons soudés par résistance à étincelage → la cohérence de la soudure, la géométrie des maillons et les tests de résistance sont des points clés de contrôle qualité.
- Options de matériaux : Acier au carbone-manganèse ou acier inoxydable selon la commande → Q195, Q235, CM490, 20Mn2, SUS 304 et SUS 316 sont listés dans les données fournies ; l'équivalence exacte des grades nécessite une confirmation.
- Traitement de surface : Brut, peint, électro-zingué ou galvanisé à chaud → sélectionner en fonction de l'exposition à la corrosion et des exigences dimensionnelles.
- Terminologie de charge : Charge de travail, charge d'épreuve et charge de rupture sont des valeurs distinctes fournies → elles ne doivent pas être converties en CMU de levage ou en grade de chaîne d'ancre sans base approuvée.
Paramètres techniques principaux
| Taille de la chaîne | Longueur intérieure | Largeur extérieure | Charge de travail | Charge d'épreuve | Charge de rupture | Poids par mètre | |||
| mm | 土mm | mm | 土 mm | mm | 土mm | kg | N | N | kg |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
Guide de sélection et de demande
Étape 1 : Confirmer l'application réelle et si la chaîne d'usage général DIN 763 est acceptable. Indiquer clairement si la chaîne est destinée à l'arrimage maritime, aux barrières, à la retenue, à la suspension statique ou à une autre fonction non liée au levage.
Étape 2 : Confirmer le diamètre nominal d, le pas intérieur t, la largeur extérieure b2, la longueur totale ou la longueur par section, la disposition des maillons d'extrémité, la taille du connecteur et la tolérance dimensionnelle requise.
Étape 3 : Confirmer le grade du matériau, les propriétés mécaniques requises, l'état de traitement thermique et si chaque taille commandée doit être conforme à la norme DIN 763 ou peut être fournie comme modèle DIN 763 / taille personnalisée.
Étape 4 : Confirmer l'état de surface et l'exposition : brut, peinture anticorrosion, électro-zingué, galvanisé à chaud ou acier inoxydable, y compris toute exigence d'épaisseur de revêtement.
Étape 5 : Confirmer la portée de l'inspection et de la documentation avant le devis : certificat matériau, certificat de test fabricant, test de charge d'épreuve, test de charge de rupture, témoin tiers ou approbation liée à la classe sous réserve d'accord.
Étape 6 : Fournir la quantité, la forme d'emballage, la destination de livraison, le délai de livraison requis, le dessin d'application, les détails des extrémités de chaîne et les photos de référence si disponibles.
Structure
Maillon en acier rond | Pas intérieur long | Maillon ouvert sans étrier | Joint soudé par résistance à étincelage | Géométrie non calibrée | Finition de surface spécifiée | Longueur coupée ou longueur de section personnalisée
Avantages de soudage, de test et de qualité
- La géométrie à maillons longs offre une plus grande ouverture libre pour les manilles, crochets, connecteurs et le routage qu'une chaîne à maillons courts comparable, sous réserve de vérification de l'ajustement du connecteur.
- Le soudage par résistance à étincelage forme un maillon soudé continu ; le contrôle de production doit se concentrer sur le renflement de soudure, l'état de la zone affectée par la chaleur, la forme du maillon et l'élimination des arêtes vives nuisibles.
- L'inspection dimensionnelle de d, t et b2 soutient la compatibilité des connecteurs et une masse par mètre constante, tout en reconnaissant que la norme DIN 763 est une norme de chaîne non calibrée.
- Les tests de charge d'épreuve et de charge de rupture peuvent être organisés selon le plan de test convenu ; la fréquence des tests, la base d'échantillonnage, les critères d'acceptation et la portée des témoins doivent être indiqués dans la commande.
- La sélection des matériaux et le traitement thermique doivent être adaptés aux propriétés mécaniques requises. Les variantes en acier doux, en acier C-Mn à haute résistance et en acier inoxydable ne doivent pas partager une seule table de charge non vérifiée.
- La galvanisation ou le revêtement améliore la résistance à la corrosion, mais la méthode et l'épaisseur du revêtement doivent être sélectionnées en tenant compte du dégagement dimensionnel, de l'état de surface et de l'environnement de service.
- L'identification des lots, la traçabilité des matériaux et les enregistrements de test peuvent être inclus selon la portée de documentation convenue plutôt que d'être considérés comme une livraison standard.
Attributs personnalisés
- Norme : DIN 763:1990-12 → chaîne en acier rond à maillons longs, testée et non calibrée, pour usage technique général.
- Statut de la norme : L'édition de 1990 est répertoriée comme actuelle par DIN Media → DIN 763:2026-03 est un projet et ne doit pas être cité comme la norme publiée finale.
- Type : Chaîne à maillons longs, ouverte, sans étrier → aucun étrier n'est monté à l'intérieur du maillon.
- Diamètre nominal : 4 à 16 mm dans la plage publiée de la norme de 1990 → la plage de 2 à 32 mm du fournisseur nécessite une confirmation taille par taille.
- Matériau : Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 listés dans les données fournies → la spécification équivalente exacte et les propriétés mécaniques à confirmer.
- Traitement thermique : Selon le matériau et les propriétés cibles → le cycle de traitement thermique et les valeurs d'acceptation doivent être indiqués pour les grades à plus haute résistance.
- Traitement de surface : Peint / électro-zingué / galvanisé à chaud / finition inoxydable → sélectionner selon l'exposition et la spécification du revêtement.
- Tests : Test matériau / test de charge d'épreuve / test de charge de rupture selon la portée convenue → la base de test et la fréquence d'échantillonnage à confirmer.
- Restriction d'utilisation : Chaîne d'usage général non destinée au levage → ne pas promouvoir comme chaîne de levage, chaîne d'ancre certifiée ou chaîne d'amarrage homologuée par classe sans approbation séparée.
Comment ça marche
La force de rétention ou de connexion entre par l'embout d'extrémité → Les maillons arrondis s'articulent et transmettent la force de traction à travers la chaîne soudée → Le pas long offre un dégagement pour le connecteur et le routage → Les tests convenus vérifient le lot fourni → La protection de surface est sélectionnée pour l'environnement d'exploitation
Applications
Arrimage maritime général | Chaînes et barrières de sécurité de pont | Rétention d'équipement | Chaîne d'usage général industrielle et agricole | Assemblages de chaînes statiques non destinés au levage | Longueurs de chaîne personnalisées pour des fonctions de projet approuvées
Certifications et avantages
L'inspection et la documentation peuvent être organisées selon les exigences du projet, la traçabilité des matériaux, le plan de test convenu et la procédure d'approbation. Aucun certificat de classe ou tiers ne doit être présumé sauf s'il est inclus dans le devis et la commande.
Options de certification / inspection, sous réserve de confirmation préalable : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, inspection par un tiers et certificat de test fabricant.

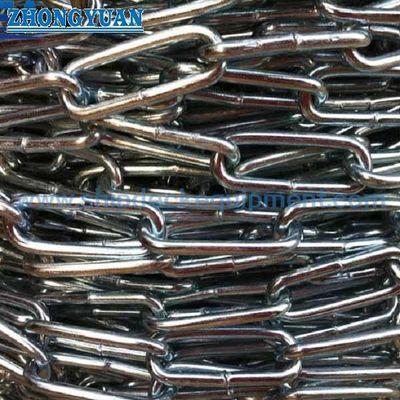

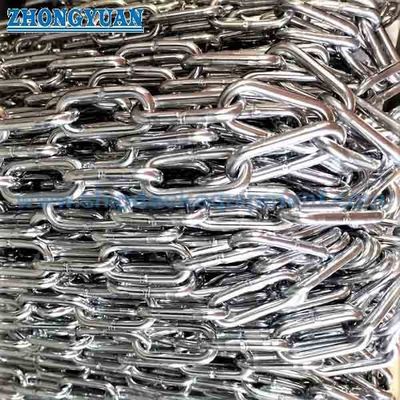

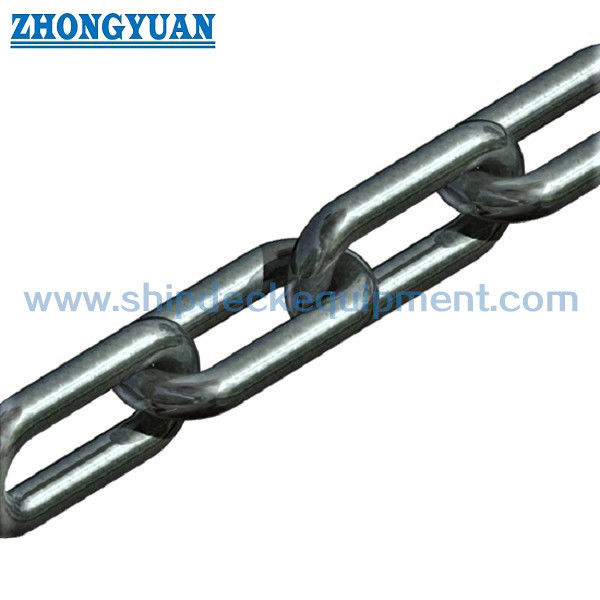

Dessin et photos
FAQ
Q1 : La chaîne à maillons longs DIN 763 est-elle adaptée au levage ?
R1 : Elle ne doit pas être sélectionnée comme chaîne de levage aérien simplement parce que les charges de travail, d'épreuve et de rupture sont indiquées. L'utilisation pour le levage nécessite la norme de chaîne de levage applicable, le grade, le facteur de conception, le marquage, les tests et la certification.
Q2 : Toutes les tailles de 2 mm à 32 mm peuvent-elles être décrites comme DIN 763 ?
R2 : La portée publiée de la norme DIN 763:1990-12 est couramment identifiée avec des diamètres nominaux de 4 mm à 16 mm. Les tailles en dehors de cette plage doivent être décrites comme des chaînes à maillons longs de type DIN 763 ou personnalisées jusqu'à ce que la conformité dimensionnelle et mécanique soit confirmée par le dessin et la documentation de test applicables.
Q3 : Quelles informations sont nécessaires pour un devis fiable ?
R3 : Confirmer l'application, le diamètre nominal, les dimensions des maillons, la longueur totale ou la longueur par section, la disposition des maillons d'extrémité, le matériau, le traitement thermique, la finition de surface, la base de charge de travail / d'épreuve / de rupture requise, la portée de l'inspection, la quantité, l'emballage, la destination et le délai de livraison.
