Chaîne à maillons standard australienne | Chaîne soudée courte, moyenne et longue pour usage marin et général

Chaîne à maillons soudés standard australienne | Chaîne soudée courte, moyenne et longue pour usage marin et général

Présentation du produit

Cette gamme de chaînes à maillons soudés pour le marché australien est fournie en configurations à maillons courts, moyens et longs pour les applications marines, d'amarrage, de traînage, de retenue, de barrière, agricoles et industrielles générales. La sélection est basée sur la taille nominale de la chaîne, la charge de travail de référence, les dimensions des maillons, la longueur requise, la finition de surface, les raccords connectés et l'utilisation réelle de la chaîne.

Le tableau fourni représente une chaîne générale à maillons ouverts soudés et ne doit pas être automatiquement décrite comme une chaîne d'ancre de navire homologuée, une chaîne d'amarrage offshore ou une chaîne de levage. La chaîne à maillons courts de grade L, la chaîne de transport de grade 70, la chaîne en acier inoxydable et la chaîne d'ancre marine certifiée sont des familles de produits distinctes avec des exigences différentes en matière de matériaux, de tests, de marquage et de certification. Ce produit est fourni par l'intermédiaire de partenaires de fabrication de chaînes qualifiés et de longue date, avec une correspondance des spécifications et une portée d'inspection confirmées pour chaque commande.

Spécifications rapides

• Gamme de chaînes : maillons courts, moyens et longs → permet de choisir entre des maillons compacts, une géométrie équilibrée à usage général et des maillons à pas allongé plus légers.
• Gamme de tailles nominales : maillons courts 5–24 mm, maillons moyens 3–24 mm, maillons longs 3–10 mm → couvre les chaînes utilitaires légères jusqu'aux chaînes marines à usage général de plus grande taille.
• Gamme de charges de travail de référence : 0,05–5,43 t dans le tableau fourni → les valeurs s'appliquent uniquement à la configuration de chaîne répertoriée et ne doivent pas être transférées à un autre grade ou matériau.
• Construction : maillons en acier rond soudés électriquement → la géométrie des maillons, la qualité de la soudure, la cohérence dimensionnelle et la portée des tests de charge sont des points d'achat clés.
• Finition de surface : finition noire ou galvanisée à chaud → la finition noire est économique ; la galvanisation à chaud offre une meilleure protection contre la corrosion pour une exposition extérieure et marine.
• Données de sélection : S, R, F, maillons par mètre et mètres par 100 kg → utiles pour le dégagement de connexion, l'estimation de la longueur de la chaîne, l'emballage et la planification du fret.
• Limite d'application : chaîne utilitaire générale et marine → le levage aérien, la retenue de transport, l'ancrage de navire certifié et l'amarrage offshore nécessitent des grades de chaîne confirmés séparément.
• Modèle d'approvisionnement : sourcé auprès de partenaires de fabrication qualifiés → l'usine, le matériau, les tests, le marquage et la portée des certificats sont confirmés avant le devis.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Indiquez l'application réelle : ancrage utilitaire marin, amarrage, chaîne de traînage, chaîne de barrière, utilisation agricole, retenue générale, levage ou retenue de charge de transport. L'utilisation détermine le grade de chaîne requis et la voie de conformité.

Étape 2 : Sélectionnez les maillons courts, moyens ou longs ; la taille nominale ; la charge de travail de référence requise ; et les dimensions S / R / F. Fournissez les dimensions de la manille, du crochet, du connecteur, du pignon ou du raccord d'ancrage correspondant le cas échéant.

Étape 3 : Confirmez le matériau et le grade. La chaîne à usage général en acier au carbone est la base du tableau fourni ; les chaînes de grade L, de grade 70, en acier inoxydable, en acier allié et les chaînes d'ancrage homologuées nécessitent des données techniques distinctes.

Étape 4 : Confirmez la finition et l'environnement : noir / couleur naturelle, galvanisé à chaud, acier inoxydable poli ou autre revêtement spécifié. Indiquez l'exposition à l'eau de mer, l'exposition à la zone de projection, l'exposition aux produits chimiques et les conditions de stockage.

Étape 5 : Confirmez la longueur fournie, la longueur continue ou les longueurs coupées, l'exigence de maillons d'extrémité, les maillons de jonction, les manilles ou les crochets, le marquage d'identification, la méthode d'emballage et si la chaîne est fournie en bobines, tambours, sacs, seaux ou faisceaux.

Étape 6 : Fournissez la quantité, la norme et le grade requis, la portée des tests et des certificats, l'exigence d'un tiers ou d'une société de classification, la destination de livraison, la date de livraison requise et un dessin ou une photo d'échantillon si vous faites correspondre une chaîne existante.

Structure

Maillons soudés en acier rond | Géométrie à pas court / moyen / long | Zone de soudure du maillon | Finition noire ou galvanisée à chaud | Maillons d'extrémité et raccords optionnels | Marquage de longueur et emballage selon la commande

Considérations de fabrication, de finition et d'inspection

• La géométrie des maillons contrôle la flexibilité, la masse par mètre, le dégagement de connexion et la façon dont la chaîne s'adapte aux raccords ; le diamètre nominal seul n'est pas suffisant pour une sélection de remplacement.
• La chaîne à maillons courts offre un motif de maillons compact et une densité de maillons généralement plus élevée, tandis que la chaîne à maillons moyens équilibre flexibilité et masse. La chaîne à maillons longs utilise un pas allongé pour un nombre de maillons réduit et une connexion plus facile, mais ne convient pas automatiquement à des charges plus élevées.
• L'emplacement de la soudure, la qualité de la fusion, la répétabilité dimensionnelle et l'absence de fissures nuisibles ou de déformations graves doivent être inclus dans l'inspection d'usine.
• La chaîne noire ou de couleur naturelle offre une protection limitée contre la corrosion et nécessite normalement un stockage approprié, une lubrification ou un revêtement de projet lorsque l'exposition à la corrosion est importante.
• La galvanisation à chaud améliore la résistance à la corrosion, mais l'épaisseur du revêtement peut affecter le dégagement des maillons, la masse, l'apparence de surface et la compatibilité avec les connecteurs à ajustement serré ou les équipements calibrés.
• Les options en acier inoxydable et en acier allié doivent utiliser leur propre certificat de matériau, tableau de charge, traitement thermique et base de test ; le tableau en acier au carbone ne doit pas être réutilisé pour un autre matériau.
• Les tests de charge, les tests de charge de rupture, l'échantillonnage dimensionnel, le marquage et la traçabilité doivent être indiqués dans les spécifications d'achat au lieu d'être supposés à partir du nom du produit.
• La description fournie inclut une caractéristique résistante à la chaleur, mais aucune plage de température ou réduction de charge à température élevée n'a été fournie. La résistance à la chaleur ne doit pas être publiée tant que le matériau et la température de service admissible ne sont pas confirmés.

Attributs personnalisés

• Catégorie de produit : Chaîne à maillons ouverts soudés → fournie pour les applications marines et à usage général sur le marché australien.
• Type de maillon : Court / moyen / long → sélectionner en fonction de la compacité, de la flexibilité, du raccord connecté et du poids de la chaîne.
• Taille nominale : 3–24 mm selon le type de maillon → confirmer le diamètre réel de la barre S et les dimensions des maillons R / F.
• Matériau : Acier au carbone comme base de référence → l'acier inoxydable ou l'acier allié nécessite une confirmation et des données techniques distinctes.
• Finition de surface : Finition noire ou galvanisée à chaud → la finition polie est généralement pertinente pour l'acier inoxydable plutôt que pour la chaîne standard en acier au carbone.
• Charge de travail : Valeur de référence du tableau fourni → ne pas réétiqueter comme charge d'épreuve, charge de rupture, CMU de levage, capacité de maintien d'ancre ou charge homologuée.
• Option Grade L : Famille de chaînes à maillons courts séparée → la norme, le facteur de conception, le marquage et le certificat doivent être confirmés.
• Option Grade 70 : Famille de chaînes de retenue de transport séparée → la capacité d'arrimage et la conformité AS/NZS 4344 doivent être cotées séparément ; non destiné au levage.
• Statut de la chaîne d'ancre marine : À confirmer → la chaîne à maillons ouverts répertoriée n'est pas automatiquement une chaîne d'ancre de navire homologuée ou une chaîne d'amarrage offshore.
• Statut d'approvisionnement : Produit sourcé → fourni par l'intermédiaire de partenaires qualifiés avec inspection, marquage et portée documentaire convenus.

Comment ça marche

La force entre par une ancre, une manille, un crochet ou un point de connexion compatible → Chaque maillon soudé transfère la force de traction au maillon suivant → Le pas du maillon et les dimensions intérieures contrôlent l'articulation et le dégagement des raccords → La finition de surface réduit l'attaque environnementale → L'inspection périodique identifie l'usure, la corrosion, l'allongement, la déformation et les dommages de soudure

Applications

Ancrage utilitaire marin | Amarrage général et utilisation utilitaire à quai | Chaînes de traînage | Chaînes de barrière et de sécurité | Applications de pompage et de suspension lorsque spécifié | Utilisation agricole | Retenue industrielle | Fabrication et maintenance générales | Correspondance de chaîne de remplacement

Certifications et portée d'approvisionnement

Les certificats de laminoir, les rapports d'inspection du fabricant, les enregistrements de tests de charge et l'inspection par un tiers peuvent être organisés en fonction du type de chaîne sélectionné, du grade, de la capacité de l'usine et des exigences de la commande. La certification par une société de classification n'est pas standard pour cette chaîne générale à maillons ouverts et doit être confirmée avant le devis lorsque la chaîne est destinée à une application marine contrôlée par une société de classification.

Options de certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant et Certificat de laminoir — disponibles uniquement lorsqu'ils sont requis par le projet, pris en charge par l'usine sélectionnée et acceptés par la procédure d'inspection ou de classification pertinente.

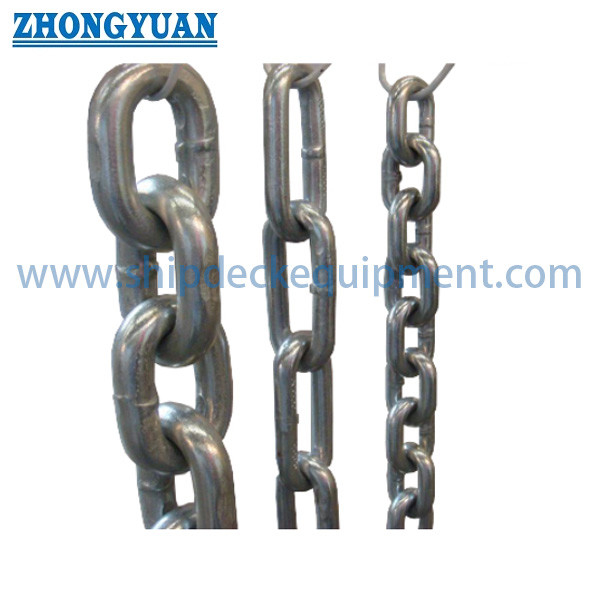

Dessin et photos

FAQ

Q1 : Est-ce la même chose qu'une chaîne d'ancre de navire homologuée ?

R1 : Non. Le tableau fourni décrit une chaîne à maillons ouverts soudés dans des configurations à maillons courts, moyens et longs. Une commande de chaîne d'ancre de navire nécessite normalement un type de chaîne, un grade de matériau, un diamètre nominal, des charges d'épreuve et de rupture, des maillons d'extrémité, des manilles de jonction, un marquage et une inspection par une société de classification confirmés séparément. Le terme « chaîne d'ancre » ne doit être utilisé qu'après confirmation du navire prévu et de l'exigence d'approbation.

Q2 : La chaîne répertoriée peut-elle être utilisée pour le levage aérien ou la retenue de transport ?

R2 : Pas par défaut. La chaîne de levage doit être fournie dans le grade de levage approprié avec le marquage, les tests de charge et la certification applicables. La chaîne de transport de grade 70 est un produit distinct conforme à sa norme d'arrimage et n'est pas une chaîne de levage. Les chaînes générales à maillons moyens et longs ne doivent pas être promues pour le levage aérien, sauf si une spécification de produit certifiée spécifique soutient cette utilisation.

Q3 : Quelles informations sont nécessaires pour un devis précis ?

R3 : Confirmez l'application, le type de maillon, la taille nominale, la base de charge requise, le matériau et le grade, la finition, la longueur totale et les longueurs coupées, les raccords d'extrémité, la norme applicable, la portée des tests et des certificats, le marquage, la quantité, l'emballage, la destination et la date de livraison. Un dessin ou un échantillon est recommandé pour les chaînes de remplacement.
