Chaîne à maillons standard coréenne | Maillons courts et longs soudés pour usage industriel et marin

Chaîne à maillons standard coréenne | Maillons courts et longs soudés pour l'industriel et l'usage maritime

Aperçu du produit

La chaîne à maillons standard coréenne est une chaîne à maillons ronds soudés à usage général, fournie en modèles à maillons courts et à maillons longs pour les applications industrielles, maritimes, agricoles et de pêche. Chaque maillon fermé est formé d'acier rond et soudé par résistance à étincelage. La sélection est basée sur la taille nominale, le diamètre réel du matériau, la longueur intérieure du maillon, la largeur intérieure, la longueur de la pièce fournie, la finition et l'environnement d'exploitation prévu.

La gamme fournie couvre des tailles nominales de 3 à 19 mm, des longueurs de pièce standard de 10, 15 ou 30 m et des poids de pièce approximatifs de 4,50 à 78,28 kg. « Standard coréen » est traité sur cette page comme une série dimensionnelle commerciale car aucun numéro de norme KS spécifique, grade de chaîne ou performance mécanique certifiée n'a été fourni. La chaîne ne doit pas être spécifiée pour le levage, le halage, la suspension de personnel, le remorquage, l'amarrage ou la sécurisation de charge, sauf si un grade de chaîne, une charge de travail admissible, une charge d'épreuve et une force de rupture minimale approuvés séparément sont confirmés par écrit.

Spécifications rapides

• Forme du produit : chaîne à maillons ronds soudés → chaîne flexible à usage général plutôt qu'une chaîne à rouleaux ou une chaîne de transmission à maillons coudés.
• Modèles de maillons : maillons courts et maillons longs → sélectionner en fonction de la compacité, de l'articulation, du dégagement des fixations et de la géométrie de l'application.
• Gamme de tailles nominales : 3 à 19 mm → le diamètre réel du matériau dans le tableau fourni varie de 3,0 à 19,0 mm.
• Longueur de pièce standard : 10 m, 15 m ou 30 m selon la taille → utile pour la planification des bobines, des paquets, des tourets et des longueurs coupées sur mesure.
• Construction : maillons en acier rond formés avec fermeture soudée par résistance à étincelage → la cohérence de la soudure et l'élimination des bavures sont des points d'inspection clés.
• Finition de surface : électro-zingué tel que fourni → l'épaisseur du revêtement, l'environnement de corrosion et toute finition alternative doivent être confirmés avant le devis.
• Poids approximatif par pièce : 4,50 à 78,28 kg → prend en charge les calculs d'emballage, de manutention, de fret et d'inventaire.
• Classification de charge : CWA, charge d'épreuve et force de rupture minimale non fournies → cette page ne classe pas la chaîne comme chaîne de levage, de remorquage ou de sécurisation de charge.

Paramètres techniques principaux

Sélection maillon court vs maillon long

• Modèle à maillons courts : offre un pas plus compact et un espacement des maillons plus rapproché → utile lorsque le mouvement contrôlé de la chaîne, le stockage compact ou une longueur d'ouverture réduite est préféré.
• Modèle à maillons longs : offre une ouverture intérieure plus grande et moins de maillons sur une longueur donnée → utile lorsque le dégagement des fixations, l'accrochage ou le passage d'un raccord dans le maillon est important.
• La sélection doit tenir compte des dimensions du crochet, de la manille, de la goupille, du pignon ou du guide d'accouplement. Ces dimensions seules ne confirment pas la compatibilité avec un système de transmission motorisé ou un convoyeur calibré.

Guide de sélection et de demande

Étape 1 : Confirmer la géométrie des maillons courts ou longs et sélectionner la taille nominale exacte, le diamètre du matériau, la longueur intérieure et la largeur intérieure dans le tableau.

Étape 2 : Indiquer l'application : connexion générale, barrière, suspension, traînée, auxiliaire de convoyeur, équipement de pêche / filet, usage agricole ou service utilitaire maritime.

Étape 3 : Confirmer si la chaîne n'est pas classée pour la charge ou si elle nécessite une CWA documentée, une charge d'épreuve, une force de rupture minimale, un grade de chaîne, un traitement thermique ou une performance en fatigue.

Étape 4 : Spécifier le grade du matériau et l'environnement de corrosion. Confirmer l'acier au carbone ou l'acier inoxydable, l'exigence de galvanisation à chaud, l'épaisseur du revêtement et toute exposition à l'eau salée.

Étape 5 : Confirmer la longueur fournie, le nombre de pièces, la tolérance de longueur coupée, la disposition des maillons d'extrémité, les accessoires de jonction et la méthode d'emballage tels que bobine, paquet, touret, fût ou palette.

Étape 6 : Indiquer la portée de l'inspection et de la documentation, la quantité, la destination et le délai de livraison requis. Fournir un dessin, un échantillon ou les dimensions des pièces d'accouplement lorsque l'interchangeabilité est critique.

Structure

Barre d'acier rond | Maillons ovales formés | Joint soudé par résistance à étincelage | Géométrie à maillons courts ou longs | Surface électro-zinguée | Emballage en longueur standard ou longueur coupée sur mesure

Fabrication, soudage et contrôle qualité

• Le diamètre de la barre ronde et la géométrie de formage des maillons doivent être contrôlés ensemble car la taille nominale, le diamètre réel de la barre, la longueur intérieure et la largeur intérieure ne sont pas toujours identiques.
• Le soudage par résistance à étincelage doit produire un maillon fermé continu. Le bourrelet de soudure, les bavures vives et les projections de surface nuisibles doivent être éliminés sans réduire excessivement la section locale de la barre.
• La régularité de la forme et du pas des maillons est importante pour une articulation fluide, un emballage et une compatibilité avec les raccords, les guides ou les dispositifs de convoyage non précis.
• La préparation de surface et la galvanisation à chaud doivent être spécifiées avec l'épaisseur du revêtement et l'environnement de corrosion. L'exposition maritime ou extérieure peut nécessiter un système de protection différent.
• L'inspection de routine peut inclure l'état visuel de la soudure, l'échantillonnage dimensionnel, la vérification de la longueur fournie, le contrôle du poids par pièce et l'inspection du revêtement.
• Les tests mécaniques doivent suivre un grade de chaîne et une norme d'acceptation convenus. Un tableau dimensionnel générique ne remplace pas la certification de la CWA, de la charge d'épreuve ou de la force de rupture.

Attributs personnalisés

• Désignation du marché : chaîne à maillons standard coréenne → série dimensionnelle commerciale à maillons courts et longs ; numéro KS exact à confirmer.
• Type de maillon : Maillon court / Maillon long → sélectionner en fonction de la compacité, de l'articulation et du dégagement des fixations.
• Taille nominale : 3 à 19 mm → se référer au tableau fourni ; le diamètre réel de la barre peut différer de la désignation nominale.
• Construction : maillon rond soudé par résistance à étincelage → la continuité de la soudure et le profil du joint fini nécessitent une inspection.
• Matériau : grade d'acier à confirmer → les options d'acier au carbone ou d'acier inoxydable doivent être étayées par une documentation matérielle.
• Traitement de surface : électro-zingué → l'épaisseur du revêtement et les finitions alternatives doivent être confirmées en fonction de l'environnement de service.
• Longueur de fourniture : pièces standard de 10 / 15 / 30 m → les longueurs coupées sur mesure et l'emballage peuvent être discutés.
• Certification : inspection SGS ou autre par une tierce partie disponible sur demande → la portée, les articles de test et les critères d'acceptation doivent être convenus avant la commande.

Comment ça marche

Le maillon d'extrémité est connecté au raccord ou à l'assemblage pertinent → Les maillons soudés s'articulent les uns par rapport aux autres → La chaîne suit le chemin de connexion, de suspension ou de traînée requis → La charge et l'usure sont réparties sur les maillons successifs selon l'application approuvée et la classification de la chaîne

Applications

Connexion industrielle générale | Barrières et dispositifs de suspension | Équipement agricole | Accessoires de pêche et de filet | Service utilitaire maritime | Auxiliaires de traînée ou de convoyeur non précis | Assemblages fabriqués sur mesure

Inspection, tests et documentation

L'inspection dimensionnelle, l'inspection visuelle des soudures, la vérification de la longueur et du poids fournis, l'inspection du revêtement, les certificats de matériau et l'inspection par une tierce partie peuvent être organisés selon la portée de la commande. Les tests de charge d'épreuve, de force de rupture, de fatigue ou de chaîne de levage nécessitent un grade de chaîne et une norme d'acceptation convenus. L'inspection SGS, la certification KS, le marquage CWA ou la certification de classe ne sont pas inclus par défaut et doivent être confirmés avant le devis.

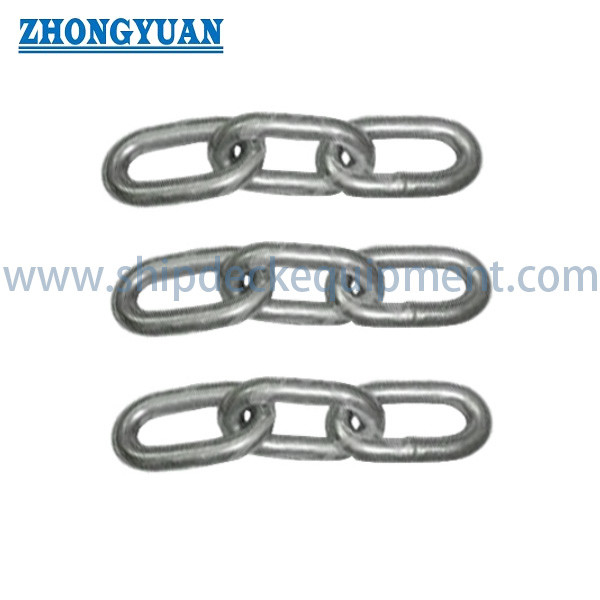

Dessin et photos

FAQ

Q1 : Cette chaîne à maillons standard coréenne convient-elle au levage ou au remorquage ?

R1 : Non, sur la base du tableau dimensionnel fourni. Aucun grade de chaîne, CWA, charge d'épreuve ou force de rupture minimale n'a été fourni. L'utilisation pour le levage, le remorquage, l'amarrage et la sécurisation de charge nécessite une spécification et une documentation de test approuvées séparément.

Q2 : Quelle est la différence pratique entre une chaîne à maillons courts et une chaîne à maillons longs ?

R2 : La chaîne à maillons courts a un pas plus compact et un espacement des maillons plus rapproché. La chaîne à maillons longs offre une ouverture intérieure plus grande et peut simplifier la fixation aux crochets, goupilles ou raccords. Les dimensions des composants d'accouplement et le chemin de mouvement doivent être vérifiés avant la sélection.

Q3 : Quelles informations sont nécessaires pour un devis ?

R3 : Confirmer le type de maillon, la taille nominale, le diamètre réel du matériau, les dimensions intérieures, le grade du matériau, la finition et l'épaisseur du revêtement, la longueur fournie, la quantité, l'application, la charge nominale ou les tests requis, les documents d'inspection, l'emballage, la destination et le délai de livraison.
