DIN 763 Longue chaîne de maillons.

Chaîne à maillons longs DIN 763 | Chaîne allemande testée non calibrée pour usage maritime et industriel

Présentation du produit

La chaîne à maillons longs DIN 763 est une chaîne en acier rond soudé fournie pour les applications générales de maintien, de sécurisation, de barrière, d'ingénierie, agricoles, industrielles et certaines applications auxiliaires maritimes où une chaîne à maillons longs non calibrée est requise. Elle est couramment choisie lorsque le client a besoin d'une connexion plus facile avec des crochets, des manilles ou des raccords, et lorsque la chaîne n'est pas destinée à passer sur des roues dentées calibrées, des roues de chaîne ou des guindeaux.

Cette page est préparée pour la chaîne en acier rond à maillons longs non calibrée testée DIN 763 fournie par des partenaires de fabrication de chaînes qualifiés. La gamme de tailles fournie est de 2 mm à 32 mm, avec des finitions disponibles zinguées, peintes en noir, galvanisées à chaud, thermolaquées, naturelles ou personnalisées. Comme la norme DIN 763 n'est pas une norme de chaîne de levage, elle ne doit pas être utilisée comme élingue chaîne, élingue en panier, élingue à étranglement, chaîne de palan, chaîne d'ancre ou accessoire de levage certifié, sauf si une spécification et un certificat approuvés séparément sont confirmés avant la commande.

Spécifications rapides

• Type de produit : Chaîne à maillons longs DIN 763 → chaîne en acier rond soudé testée non calibrée pour usage maritime et industriel général.
• Référence de la norme : DIN 763:1990-12 → les informations publiques de DIN Media identifient cette norme comme des chaînes en acier rond à maillons longs testées et non calibrées.
• Gamme de tailles de chaîne : 2 mm à 32 mm → couvre les chaînes de barrière/garde légères jusqu'aux chaînes de sécurisation et industrielles polyvalentes plus lourdes.
• Construction : maillons de chaîne soudés par étincelage / soudés sur le côté → la qualité de la soudure, la géométrie des maillons et l'état de surface doivent être vérifiés conformément à la portée de la commande.
• Données de charge fournies : charge de travail en kg, charge d'essai en N et charge de rupture en N → conserver ces termes séparément et ne pas les réécrire comme CMU, CCM, charge d'épreuve ou capacité d'élingue.
• Finition de surface : zinguée, peinte en noir, galvanisée à chaud, thermolaquée ou naturelle → sélectionner en fonction de l'environnement de corrosion, de l'apparence et des exigences de manipulation.
• Limitation d'application : chaîne à maillons longs non calibrée → ne convient pas aux roues de chaîne calibrées, aux palans, aux guindeaux ou aux ensembles d'élingues de levage sans approbation séparée.
• Mode d'approvisionnement : fournie selon la longueur de commande du client, la finition, l'emballage, le certificat et les exigences du document de test → la source d'usine et le plan de livraison peuvent être organisés pour les commandes par lots.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer la chaîne à maillons longs DIN 763 et si le projet nécessite la norme DIN 763:1990-12, un dessin spécifique au projet ou une autre norme de chaîne à maillons longs.

Étape 2 : Sélectionner le diamètre de la chaîne de 2 mm à 32 mm en fonction de la charge de travail, de la charge de rupture, de l'ouverture du maillon, de la taille du raccord connecté et du poids par mètre requis.

Étape 3 : Confirmer l'application : sécurisation générale pour usage maritime, chaîne de garde industrielle, usage d'ingénierie, chaîne agricole, chaîne de barrière ou usage de connexion sans levage.

Étape 4 : Confirmer la finition : zinguée, galvanisée à chaud, peinte en noir, thermolaquée, naturelle ou revêtement personnalisé en fonction de l'environnement de corrosion et des exigences d'apparence.

Étape 5 : Confirmer la longueur de commande, la forme d'emballage, la quantité, le marquage, le document de test, le certificat matière, le certificat de finition de surface et si une inspection par un tiers est requise.

Étape 6 : Fournir la destination de livraison, le délai de livraison requis, l'application prévue, la photo ou le dessin de référence, et tout critère d'acceptation spécifique au client.

Structure

Maillon rond en acier long | Jonction de maillon soudé | Pas non calibré | Géométrie de maillon long ouvert | Finition zinguée / peinte / galvanisée à chaud / thermolaquée | Fournie en bobine, paquet, tambour ou longueur coupée

Avantages en termes de charge, de test et d'approvisionnement

• La géométrie des maillons longs offre plus d'espace à l'intérieur de chaque maillon, ce qui facilite la connexion avec des crochets, des manilles, des goupilles et des raccords polyvalents par rapport aux chaînes à maillons courts.
• La norme DIN 763 est une référence de chaîne non calibrée. Ceci est important car elle ne doit pas être sélectionnée pour des équipements nécessitant un engagement de pas calibré, tels que les roues de chaîne, les palans ou les guindeaux.
• Le tableau fourni indique la charge de travail, la charge d'essai et la charge de rupture. Conserver ces termes de charge séparément permet d'éviter une utilisation incorrecte comme CMU, CCM, charge de rupture minimale (MBL) pour le levage certifié, ou données de test de chaîne d'ancre.
• Les maillons soudés par étincelage / soudés sur le côté peuvent être vérifiés par inspection visuelle, vérification dimensionnelle, test de charge sur échantillon, inspection de la finition de surface et inspection de l'emballage conformément à la portée de la commande.
• La protection de surface peut être sélectionnée en fonction de l'environnement : zinguée pour une protection générale intérieure ou contre la corrosion légère, galvanisée à chaud pour une exposition extérieure / maritime plus robuste, peinte ou thermolaquée pour l'identification et l'apparence.
• Pour l'approvisionnement maritime, les finitions galvanisées à chaud ou peintes doivent être sélectionnées en tenant compte de l'environnement de stockage, de l'exposition au sel, de l'abrasion due à la manipulation et de la durée de vie requise.
• En tant qu'article d'approvisionnement, cette chaîne peut être sourcée auprès de partenaires de fabrication qualifiés à long terme avec un approvisionnement par lots stable, des prix compétitifs et une inspection personnalisée optionnelle.
• Si la chaîne est requise pour le levage, le hissage, l'élingue chaîne ou la suspension de charge critique pour la sécurité, une norme de chaîne de levage séparée telle que la série EN 818 ou une spécification de chaîne approuvée par le projet doit être confirmée au lieu d'utiliser la norme DIN 763 par défaut.

Attributs personnalisés

• Norme : DIN 763 → référence allemande de chaîne à maillons longs pour chaînes en acier rond testées et non calibrées.
• Type de chaîne : Chaîne soudée à maillons longs → adaptée aux connexions générales, aux barrières, à la sécurisation et aux usages de chaînes non calibrées.
• Description du type fourni : chaîne à maillons cintrés indiquée dans les données sources → le nom final du produit doit être confirmé si le client exige une forme spécifique de maillons cintrés.
• Diamètre de la chaîne : 2 mm à 32 mm → sélectionner en fonction du tableau de charge, de la compatibilité des raccords et du poids par mètre.
• Matériau : Acier allié / acier à haute résistance / acier traité thermiquement selon les données fournies → la nuance exacte, le traitement thermique et les exigences mécaniques doivent être confirmés avant la commande.
• Traitement de surface : zingué / peint en noir / galvanisé à chaud / thermolaqué / naturel → sélectionner en fonction de l'exposition à la corrosion et des exigences du client.
• Inspection : Contrôle dimensionnel, contrôle de surface, document de charge d'essai et référence de charge de rupture → la portée de l'inspection doit être convenue avant le devis.
• Limitation d'utilisation : Non pour élingue chaîne, élingue à étranglement, chaîne de palan, chaîne d'ancre, chaîne de guindeau calibrée ou dispositif de levage, sauf si certifié et approuvé séparément.

Comment ça marche

Le client sélectionne le diamètre de la chaîne et la finition → La chaîne est fournie en bobine, paquet, tambour ou longueur coupée → Des crochets, manilles, goupilles ou raccords compatibles se connectent à travers les maillons longs → La chaîne est utilisée dans les limites de charge de travail et d'application indiquées → Le document d'inspection et l'emballage sont confirmés selon la portée de la commande

Applications

Chaîne polyvalente pour usage maritime | Sécurisation auxiliaire de navire | Chaîne de garde | Chaîne de barrière | Usage d'ingénierie | Connexion industrielle | Usage agricole | Support de manutention en atelier | Applications auxiliaires sans levage dans les mines de pétrochimie et de charbon | Approvisionnement de chaînes de remplacement

Certifications et avantages

Les documents d'inspection, le certificat du fabricant, le certificat matière, le certificat de traitement de surface et l'inspection par un tiers peuvent être organisés selon la portée de la commande, les exigences de test, la traçabilité des matériaux et la procédure d'approbation du client. Les certificats de société de classification pour les chaînes polyvalentes doivent être confirmés avant le devis et ne sont pas fournis par défaut.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

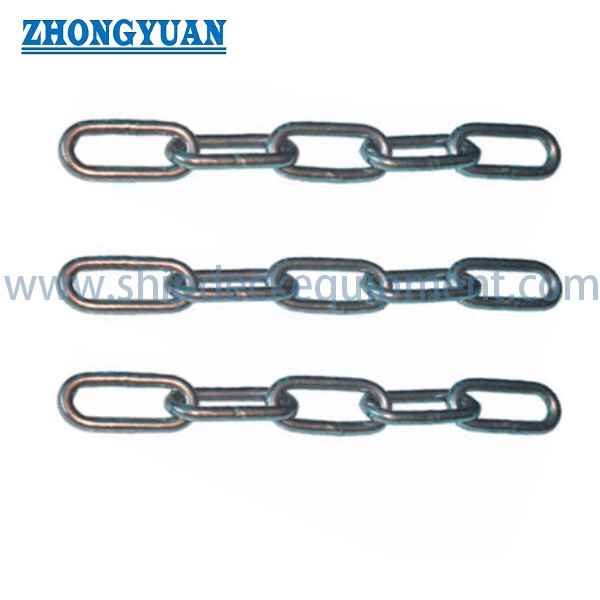

Dessin et photos

FAQ

Q1 : La chaîne à maillons longs DIN 763 peut-elle être utilisée comme élingue de levage ?

R1 : Non. La chaîne à maillons longs DIN 763 ne doit pas être utilisée comme élingue chaîne, élingue en panier, élingue à étranglement, chaîne de palan ou accessoire de levage, sauf si une norme de chaîne de levage séparée, un document d'approbation et un certificat sont confirmés. Pour une utilisation en levage, le client doit spécifier la norme de chaîne de levage requise et le facteur de sécurité avant le devis.

Q2 : Quelle est la différence entre la chaîne DIN 763 et la chaîne calibrée ?

R2 : La norme DIN 763 est une chaîne en acier rond à maillons longs testée et non calibrée. Elle convient aux applications de connexion et de sécurisation générales, mais pas aux équipements qui nécessitent un engagement de pas précis, tels que les palans, les roues de chaîne calibrées ou les guindeaux.

Q3 : Quelles informations sont nécessaires avant le devis ?

R3 : Confirmer l'édition DIN 763, le diamètre de la chaîne, la longueur de commande, la finition de surface, la quantité, l'environnement de travail, l'emballage requis, l'exigence de certificat, la portée de l'inspection, la destination de livraison et le délai de livraison requis. Si la chaîne doit être utilisée dans une application critique pour la sécurité ou de maintien de charge, fournir les conditions de charge de travail et les critères d'acceptation.
