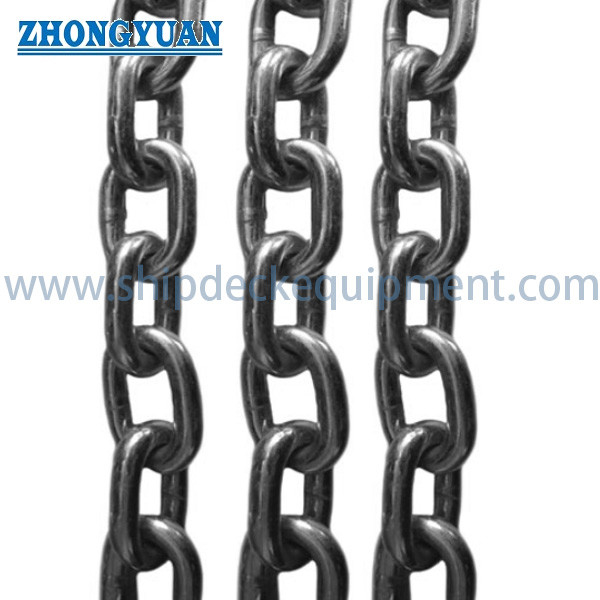

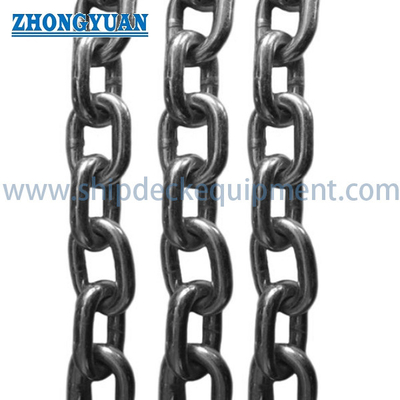

Chaîne de pêche à chaînons courts de qualité 80

Chaîne de pêche à chaînons courts de qualité 80

Vue d'ensemble du produit

La chaîne de pêche à maillons courts de catégorie 80 est une chaîne soudée compacte en acier allié fournie pour la pêche commerciale et les ensembles d'engins de chalutage où la géométrie des maillons est contrôlée, la force de rupture minimale est élevée,résistance à l'usureLes tailles énumérées utilisent un écart court d'environ trois fois le diamètre de la barre,contribuant à maintenir la compacité de la chaîne et à réduire le mouvement excessif des maillons dans l'arrangement des engins de pêche.

Cette page couvre la plage vérifiée de 7 × 21 mm à 20 × 60 mm dans le tableau de paramètres fourni.force de rupture minimaleLa chaîne de pêche de catégorie 80 ne doit pas être décrite comme une chaîne de levage, une chaîne d'ancrage certifiée,ou chaîne d'amarrage, à moins qu'une norme distincte ne soit applicable, programme de vérification, système de marquage et champ d'application du certificat ont été convenus.

Spécifications rapides

• Type de produit: Chaîne de pêche à maillons courts soudée → géométrie de chaîne compacte pour les ensembles de pêche commerciale et d'engins de chalutage.
• Plage de tailles indiquée: 7 × 21 à 20 × 60 mm → six tailles vérifiées avec un diamètre nominal de la barre de 7 à 20 mm.
• Matériau: acier allié traité thermiquement → qualité du matériau, composition chimique, condition de traitement thermique et plage de dureté doivent être confirmés.
• Force de rupture minimale: 53 à 440 kN → valeur de sélection du lot pour une nouvelle chaîne droite testée sous tension directe; il ne s'agit pas de la charge de service autorisée.
• Masse par mètre: 1,09 à 8,85 kg/m → utile pour calculer le poids de l'engin, la charge de manutention, la masse de transport et la quantité totale de la chaîne.
• Géométrie de liaison courte: Tension d'environ 3d → prend en charge le routage compact et la compatibilité avec des menottes, des pivotements, des anneaux ou des raccords d'engins de pêche spécifiés.
• Finition de surface: nu, noirci, peint ou autre revêtement approuvé → exposition à la mer, abrasion, épaisseur du revêtement et adéquation dimensionnelle doivent être pris en compte.
• Base d'approvisionnement: longueur de coupe, longueur continue, raccords, marquage, documentation d'essai et inspection par un tiers selon la portée de la commande confirmée.

Principaux paramètres techniques

Géométrie de la chaîne et connexion

• La taille nominale est exprimée en diamètre de barre d × hauteur p. Les six tailles énumérées utilisent p = 3d, qui est la géométrie compacte définitive utilisée sur cette page.
• La largeur intérieure permet de déterminer si des menottes, des anneaux, des pivotements, des crochets, des connecteurs ou d'autres composants des engins de pêche peuvent entrer et s'articuler sans lier.
• La largeur extérieure affecte le dégagement à travers les guides, les poches, les boîtes à chaînes, les rouleaux, les engins de filet et autres équipements environnants.
• Les raccords compatibles doivent être sélectionnés en fonction du diamètre réel des broches, de la largeur de la mâchoire, des exigences d'articulation et de la capacité de charge plutôt que du seul diamètre nominal de la chaîne.
• La chaîne ne doit pas être tordue, chargée sur le côté d'un maillon, fortement courbée sur un rayon inapproprié ou reliée par un raccordement de petite taille.
• Si la chaîne doit traverser une roue de poche, une roue gypse, un entraînement calibré ou un guide spécial, les tolérances dimensionnelles et les exigences d'étalonnage doivent être confirmées séparément.

Le travail de pêche, l'usure et la durée de vie

• La chaîne de pêche commerciale est exposée à des mouvements répétés, à des chocs, à l'abrasion, à l'eau salée, au contact avec le pont et à la contamination résultant des opérations de pêche.La sélection doit tenir compte de la charge réelle plutôt que de la seule force de rupture minimale.
• Les maillons courts fournissent une forme de chaîne compacte et relativement stable, mais l'usure peut se concentrer dans les zones de contact entre les maillons et dans les points de connexion avec des menottes, des anneaux, des pivotants ou des raccords de filet.
• La conception doit éviter le frottement continu sur les bords tranchants en acier, une charge de choc excessive, une torsion sévère et une charge déséquilibrée entre les pattes parallèles de la chaîne.
• Les intervalles d'inspection doivent refléter les heures de fonctionnement, le cycle de capture, le contact avec le fond marin, l'exposition à la corrosion et l'usure observée.ou les maillons portés localement doivent être retirés du service.
• Les critères de retrait, la perte de diamètre admissible, la limite d'allongement et la politique de réparation doivent respecter la procédure d'engrenage de pêche de l'acheteur ou la norme de produit convenue.Une chaîne thermiquement traitée endommagée ne doit pas être soudée sur le terrain sans une procédure approuvée par le fabricant..
• La chaîne perdue en mer peut devenir un engin de pêche abandonné.Les procédures de récupération et de récupération devraient être coordonnées avec les pratiques de gestion des engins des exploitants de navires..

Matériel, soudage et traitement thermique

• La barre en acier allié fournit la base de résistance et de ténacité pour les performances de la qualité 80, mais les exigences exactes en matière de chimie et de propreté de l'acier doivent être indiquées dans le cahier des charges d'achat.
• Chaque maillon est formé et soudé électriquement avant le traitement thermique final dans la production typique de chaîne de qualité 80.Le parcours réel du procédé et la qualification de l'équipement doivent être confirmés auprès du fournisseur..
• L'éteinture et le trempage sont couramment utilisés pour la chaîne d'alliage de qualité 80 afin d'obtenir l'équilibre requis de résistance, de ténacité, de ductilité et de résistance à l'usure.
• La qualité de la zone de soudure est essentielle car la soudure de liaison fait partie de la voie de charge de traction directe.les essais mécaniques doivent couvrir à la fois le matériau de base et les maillons soudés.
• Le terme "résistant à la chaleur" ne doit pas être utilisé comme allégation générale de service.Les températures de fonctionnement maximales et minimales et toute réduction de la charge après exposition à la chaleur doivent être confirmées par rapport à la norme de produit en vigueur..
• Le chauffage au champ, la coupe à la flamme, le soudage non contrôlé ou le redressage à chaud peuvent modifier les propriétés traitées thermiquement et ne doivent pas être effectués sans approbation technique écrite.

Protection de la surface pour le service de pêche marine

• La chaîne nue ou polie conserve les dimensions d'origine des maillons, mais offre une protection limitée contre la corrosion et nécessite donc un stockage, une maintenance et une inspection appropriés.
• Les finitions noircies ou peintes offrent une protection temporaire économique et une identification visuelle facile, bien que l'abrasion aux points de contact entre les maillons élimine progressivement le revêtement.
• Le revêtement pulvérisé peut être discuté lorsque le système de revêtement, l'épaisseur du film sec, la souplesse, la résistance aux chocs et l'effet sur les espaces de connexion sont définis.
• La galvanisation à chaud et la galvanisation ne sont pas présentées comme des finitions standard de grade 80 sur cette page.ou dégradation liée à l'hydrogène.
• Toute chaîne de pêche galvanisée ou plaquée de qualité 80 nécessite un procédé approuvé par le fabricant, un examen dimensionnel, une vérification du post-traitement,et confirmation que les valeurs déclarées de force de rupture restent valables.
• La finition choisie doit être indiquée avec la couleur, le degré de préparation, l'épaisseur du revêtement, la méthode de réparation, la protection de l'emballage et toute zone de contact ou d'identification non recouverte.

Contrôle de la qualité et documentation des essais

• Le contrôle des matériaux entrants peut inclure la vérification de la qualité de l'acier, l'identification thermique/partie, la composition chimique et l'examen des certificats de matériaux.
• Le contrôle de production doit couvrir le diamètre de la barre, l'envergure, la largeur intérieure, la largeur extérieure, la forme du maillon, la position de la soudure, l'état de la surface et la longueur finie.
• Les dossiers de traitement thermique et les vérifications de dureté peuvent être inclus lorsque cela est nécessaire pour démontrer la cohérence du procédé.
• Les essais de résistance, les essais de force de rupture de l'échantillon, les essais de flexion, les mesures d'allongement, les essais de fatigue ou les examens métallographiques doivent être spécifiés par l'acheteur ou la norme régissant le produit.
• La force de rupture minimale fournie est une valeur d'essai destructeur, et non une charge d'essai de fonctionnement.
• La documentation peut inclure le certificat du fabricant, le certificat de matériau, le rapport d'inspection dimensionnelle, le rapport d'essai par lots, le dossier de traitement thermique et le rapport de témoin de tiers selon la commande.

Guide de sélection et d'enquête

Étape 1: Confirmer la position d'application dans l'engin de pêche, telle que l'engrenage du chalut, le raccordement de l'engin de pêche au filet, l'arrangement de pesage, l'assemblage de manutention du pont ou une autre tâche définie par tirage.

Étape 2: Confirmer la taille nominale d × p, la longueur finale requise, la quantité, la masse de la chaîne, la force de rupture minimale et le facteur de sécurité ou de conception du projet.

Étape 3: fournir tous les accessoires et les espaces libres: diamètre de la broche, largeur de la mâchoire, dimensions de l'anneau ou de la pivoture, qualité des connecteurs et tout guide, rouleau, roue de poche ou limite de rangement.

Étape 4: Confirmer la qualité du matériau, le traitement thermique, la température de fonctionnement, l'environnement de corrosion, la finition de surface requise, la couleur, l'épaisseur du revêtement et l'emballage.

Étape 5: Confirmer les essais et la documentation: certificat de matériau, test de preuve, test de rupture de lot, test de fatigue, rapport dimensionnel, inspection par un tiers, marquage et traçabilité.

Étape 6: indiquer le type de navire de pêche, le dessin de l'engin, les photos, la longueur de livraison requise, le raccordement final, la destination, le délai de livraison,et si la chaîne est destinée à un nouvel engin ou au remplacement d'une chaîne existante.

Attributs personnalisés

• Type de chaîne: chaîne de pêche soudée à maillons courts → cette page couvre uniquement la géométrie compacte en 3D.
• Grade: 80 → la norme réglementaire exacte, les spécifications de l'acier allié et les exigences en matière de propriétés mécaniques doivent être confirmées.
• Tailles nominales: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → sélectionnées en fonction de la charge, du poids des engrenages et de la compatibilité du montage.
• Force de rupture minimale: 53-440 kN → s'applique à la nouvelle chaîne dans le cadre de l'essai de tension directe convenu; non à une charge de service ou à une WLL de levage.
• Facteur de sécurité/conception: 4 minimum indiqué par le fournisseur → la charge de fonctionnement admissible finale doit être établie par le concepteur des engins de pêche et la procédure de fonctionnement approuvée.
• Finition de surface: nu / noirci / peint / revêtement sur mesure approuvé → galvanisation ou plaquage nécessite une confirmation technique distincte.
• Longueur et raccords de bout: Pour commander → fournir la longueur de coupe, le nombre de pièces, l'arrangement des raccords de bout, les connecteurs et la tolérance de longueur admissible.
• Documentation: Selon les spécifications d'achat → certificat du SGC du fournisseur, les rapports d'essai du produit et l'inspection par un tiers sont des documents distincts.

Comment fonctionne- t- il?

Fishing-gear load enters through a compatible connector → Compact short links transmit direct tensile force through the welded alloy-steel chain → Chain mass and geometry contribute to the specified gear arrangement → End connection transfers the load into the next fishing-gear component

Applications

Commercial fishing gear | Trawl gear assemblies | Net rigging and weighting positions | Fishing-vessel deck gear connections | Aquaculture equipment where approved by the system designer | Replacement chain matched to an existing drawing

Certifications et documentation

La certification ISO 9001 est liée au système de gestion de la qualité du fournisseur et n'est pas elle-même un certificat de produit.La documentation CE ne s'applique que lorsque la chaîne est mise sur le marché de l'UE dans le cadre de la législation applicable et a terminé l'évaluation de la conformité requise.. SGS ou un autre tiers peut effectuer des inspections ou des essais lorsqu'ils sont inclus dans l'ordre d'achat.et l'organisation émettrice doivent être confirmées avant la cotation.

Documentation disponible selon la commande: Supplier ISO 9001 QMS certificate | Material certificate | Maker’s certificate | Batch dimensional and breaking-force report | Heat-treatment record | Third-party inspection or SGS test report | CE declaration and supporting documents only where legally applicable

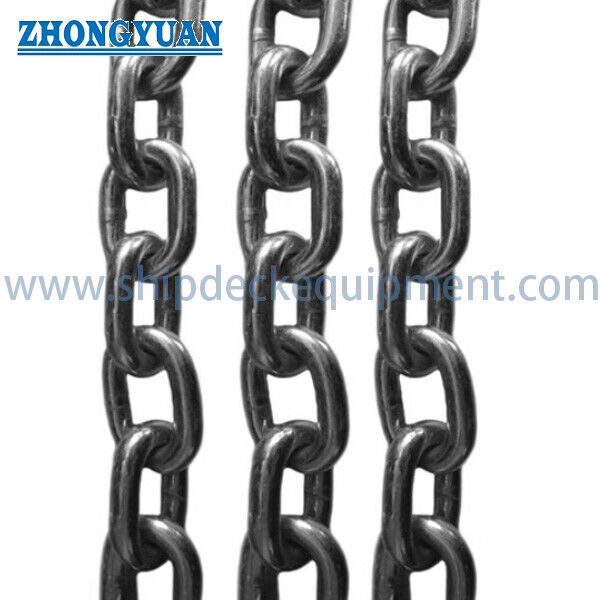

Dessin et photos

Questions fréquentes

Q1: Comment choisir la bonne taille de chaîne de pêche de catégorie 80?

A1: Sélectionnez la chaîne parmi la charge requise des engins de pêche, le facteur de conception du projet, la force minimale de rupture, le poids requis de la chaîne, les dimensions des maillons, la longueur finale,et la compatibilité avec tous les connecteurs et les guidesNe sélectionnez pas uniquement en fonction du diamètre et ne considérez pas la force de rupture minimale comme la charge de fonctionnement autorisée.

Q2: Cette chaîne est-elle adaptée au levage aérien?

A2: Pas automatiquement. Cette page est destinée aux chaînes de pêche commerciales. L'utilisation pour le levage nécessite une norme de chaîne de levage confirmée séparément, une limite de charge de travail certifiée, un régime de test de preuve, un marquage, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque, une marque.la traçabilitéLe tableau de la chaîne de pêche fourni ne permet pas à lui seul d'établir la conformité du levage.

Q3: La chaîne de pêche de qualité 80 peut-elle être galvanisée à chaud ou électro-galvanisée?

R3: uniquement après confirmation technique du fabricant de la chaîne. Le décapage, le placage et la galvanisation peuvent affecter l'acier allié traité thermiquement et peuvent modifier les dimensions ou les performances mécaniques.Le processus, les mesures de contrôle de l'hydrogène, les essais post-traitement et la validité continue de la force de rupture minimale doivent être confirmés avant la livraison.
