Présentation du produit

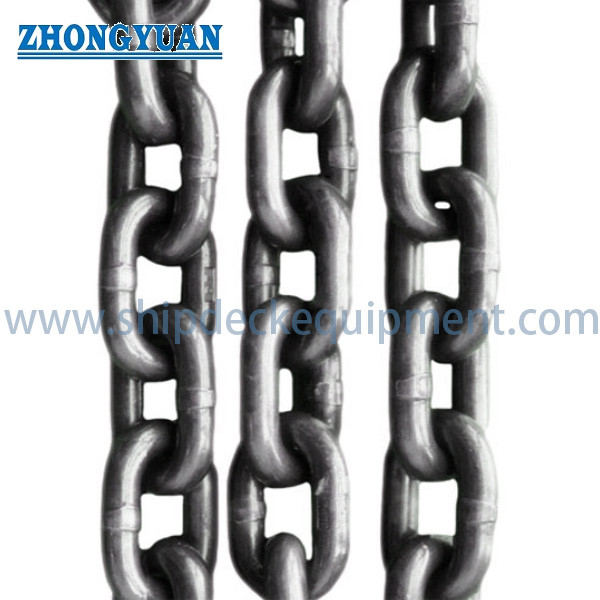

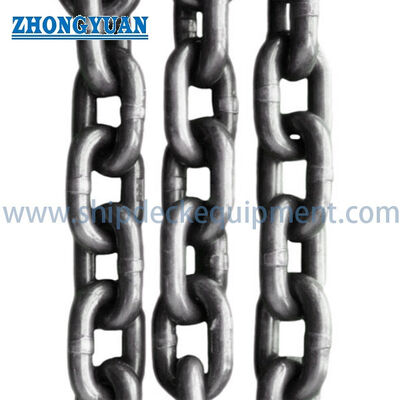

La chaîne de levage en acier allié à haute résistance de grade 80 est une chaîne à maillons ronds soudée et traitée thermiquement, destinée à la fabrication d'élingues et aux applications générales de manutention de charges où une limite de charge de travail documentée, un essai de charge, une traçabilité des matériaux et des composants de levage compatibles sont requis. La chaîne fournie est identifiée comme une construction soudée par étincelage et est disponible dans les séries de maillons courts, moyens et longs.

Pour une utilisation professionnelle en levage, le type de chaîne doit être adapté à la norme applicable et à l'ensemble de levage complet. Cette page traite donc la série de maillons courts comme la configuration principale de la chaîne de levage. Les gammes de maillons moyens et longs fournies sont conservées comme séries de chaînes soudées optionnelles, mais leur utilisation pour le levage en hauteur doit être confirmée par la norme applicable, la LCT (limite de charge de travail) nominale du fabricant, le rapport d'essai de charge et l'approbation du projet avant la cotation ou l'utilisation.

Portée du produit et limite de sécurité

• Portée principale du produit : chaîne à maillons courts soudée en acier allié de grade 80 pour élingues et levage général, sous réserve de la norme de conformité sélectionnée et de la charge nominale certifiée.
• Non interchangeable automatiquement avec : chaîne de charge de palan calibrée, chaîne de transmission, chaîne de convoyeur, chaîne de traction, chaîne d'ancre, chaîne d'amarrage, ou chaîne commerciale à usage général.
• La capacité complète de l'élingue dépend de la chaîne, du manillon, des maillons de connexion, du crochet, du nombre de brins, de l'angle de l'élingue, de la méthode d'accrochage, de la symétrie de la charge, de la température et de la capacité nominale du composant le plus faible.
• Le tableau fourni indique la charge de rupture minimale. Il n'indique pas une limite de charge de travail certifiée, une force d'épreuve, une méthode d'essai, un état de traitement thermique, ou une norme de produit applicable.

Spécifications rapides

• Type de produit : Chaîne de levage en acier allié soudé à haute résistance → destinée aux assemblages d'élingues et de gréage traçables plutôt qu'aux chaînes à usage général non graduées.
• Grade de qualité : Grade 80 / Grade 8 indiqué par le client → la base de conformité finale doit être confirmée comme ISO 3076, EN 818-2, ou une autre norme convenue.
• Configuration de levage principale : Chaîne à maillons courts, 7 × 21 mm à 20 × 60 mm → le pas de maillon compact supporte une géométrie d'élingue contrôlée et des composants de grade 80 compatibles.
• Charge de rupture minimale fournie : 53 à 440 kN pour la gamme de maillons courts → la LRM (limite de rupture minimale) est une valeur d'essai destructif et ne doit pas être présentée ou marquée comme LCT.
• Facteur de conception indiqué : Minimum 4:1 entre la charge de rupture minimale et la charge nominale → la LCT finale doit être déclarée par le fabricant et étayée par le certificat d'essai applicable.
• Construction : Chaîne à maillons ronds soudée par étincelage → la qualité de soudure, le traitement thermique, la constance dimensionnelle, l'essai de charge et la traçabilité sont des contrôles de production critiques.
• Options de finition : Brut, noirci, peint, ou revêtement spécifique au projet → la sélection du revêtement doit préserver la visibilité de l'inspection, le marquage et les propriétés mécaniques validées.
• Options de documentation : Certificat matière, certificat de test fabricant, rapport d'essai de charge, essai de rupture, et inspection par tierce partie → la portée exacte doit être confirmée avant la commande.

Paramètres techniques principaux

Base de classification et de sélection des charges

• La LRM et la LCT doivent rester séparées : la charge de rupture minimale est établie par des essais destructifs, tandis que la LCT est la charge de service maximale nominale du fabricant dans des conditions définies.
• Un facteur de conception minimum de 4 indiqué ne crée pas à lui seul une LCT certifiée. La norme applicable, la qualité du matériau, le traitement thermique, la force d'épreuve, le plan d'échantillonnage et le marquage doivent être confirmés.
• Pour une élingue chaîne, la classification de l'ensemble doit être basée sur la configuration complète, y compris le nombre de brins, l'angle inclus, le type d'accrochage, la distribution de la charge et la chaîne ou le raccord le moins bien classé.
• La chaîne à maillons courts de grade 8 est la configuration abordée par ISO 3076 et EN 818-2 pour les élingues et le levage général. Les chaînes à maillons moyens et longs nécessitent une norme et une application nominale confirmées séparément.
• Les chargements par choc, les chargements latéraux, les torsions, les nœuds, les maillons de fortune, et les chargements sur des arêtes vives peuvent créer des forces non représentées par le tableau de LRM de chaîne droite.
• La température, l'exposition corrosive, les produits chimiques, le processus de revêtement, l'usure et l'exposition thermique antérieure peuvent affecter la classification de service et les intervalles d'inspection ; des instructions spécifiques au projet sont requises.

Fabrication, essais et traçabilité

• La sélection de la barre d'acier allié doit être contrôlée par une spécification de matériau approuvée, un numéro de coulée, une composition chimique et un enregistrement des propriétés mécaniques. La qualité exacte de l'alliage doit être confirmée.
• La formation des maillons et le soudage par étincelage doivent maintenir une géométrie de maillon constante et une zone de soudure contrôlée sans bavures vives, sous-dépouille, fusion incomplète ou décalage excessif qui pourrait affecter la fatigue et l'inspection.
• Le traitement thermique est essentiel pour obtenir la résistance et la ténacité spécifiées du grade 80. Le cycle du four, les paramètres de trempe et de revenu, et l'identification des lots doivent être enregistrés conformément au plan qualité convenu.
• Les contrôles dimensionnels doivent couvrir le diamètre de la chaîne, le pas, la largeur intérieure, la largeur extérieure, la déformation des maillons et la masse par mètre par rapport au dessin approuvé ou aux tolérances standard.
• Les essais de charge, les essais de rupture par échantillonnage, l'examen visuel et tout autre essai non destructif doivent suivre la norme sélectionnée, le plan d'inspection et d'essai, et les exigences de l'acheteur.
• Le marquage des lots et la documentation doivent relier la chaîne finie aux enregistrements des matériaux, du traitement thermique, de la production, des essais et de l'inspection. L'assemblage final de l'élingue nécessite sa propre identification et son marquage de capacité nominale.
• La galvanisation à chaud, le revêtement polymère ou d'autres processus post-traitement thermique ne sont pas des finitions par défaut. Ils nécessitent une approbation du processus et une confirmation que les propriétés mécaniques, la traçabilité et l'inspectabilité ne sont pas altérées.

Configurations de chaîne

• Maillon court : Rapport pas/diamètre compact → focalisation préférée de la page pour les élingues en chaîne de grade 80 et le levage général où la norme sélectionnée couvre spécifiquement les chaînes à maillons courts.
• Maillon moyen : Longueur de maillon interne accrue → peut offrir plus de dégagement pour la connexion, mais la norme de levage applicable, la LCT, l'essai de charge et les raccords compatibles doivent être confirmés.
• Maillon long : Pas long avec une masse par mètre plus faible pour plusieurs diamètres équivalents → utile pour des manipulations non standard spécifiques ou des applications de chaîne générale, mais ne doit pas être annoncé comme chaîne de levage en hauteur sans qualification.
• Assemblage final d'élingue chaîne : Chaîne plus manillon, maillons de connexion, crochets, dispositifs de raccourcissement et étiquette d'identification → la classification de l'assemblage est limitée par son composant le moins bien classé.

Guide de sélection et de demande

Étape 1 : Confirmer l'usage prévu : matériau d'élingue chaîne, assemblage d'élingue chaîne fini, levage général, maintenance marine, arrimage, transmission, ou autre application. Différents usages nécessitent différentes normes.

Étape 2 : Confirmer la norme et le grade applicables : ISO 3076 Grade 8, EN 818-2 Grade 8, ASME / base réglementaire locale, spécification client, ou autre norme approuvée.

Étape 3 : Fournir la LCT requise et la configuration de l'élingue : élingue à un, deux, trois ou quatre brins, longueur effective, angle de l'élingue, type d'accrochage, géométrie de la charge, centre de gravité, et toute condition de contact avec des bords.

Étape 4 : Sélectionner la série et la taille de la chaîne : maillon court d × p, diamètre de la chaîne, portée requise, quantité, et si une chaîne en vrac ou une élingue assemblée complète est requise.

Étape 5 : Confirmer les composants d'extrémité et la compatibilité : manillon, maillon de couplage, crochet, dispositif de raccourcissement, maillon d'extrémité, et la capacité nominale de chaque composant.

Étape 6 : Confirmer les conditions d'exploitation : plage de température, exposition à l'eau de mer ou aux produits chimiques, protection contre la corrosion, régime d'inspection, et toute restriction sur le revêtement ou la galvanisation.

Étape 7 : Confirmer la documentation et la livraison : certificat matière, certificat de test fabricant, certificat d'essai de charge, essai de rupture, inspection par tierce partie / classe, marquage, emballage, destination, et date de livraison requise.

Attributs personnalisés

• Catégorie de produit : Chaîne de levage en acier allié → pour les applications d'élingues et de gréage graduées lorsqu'elle est fournie avec la norme, les essais et l'identification corrects.
• Grade de qualité : Grade 80 / Grade 8 → la norme exacte et la base des propriétés mécaniques doivent être confirmées avant la cotation.
• Construction : Chaîne à maillons ronds soudée par étincelage → l'intégrité de la soudure, le traitement thermique, le contrôle dimensionnel et l'essai de charge sont des points de qualité clés.
• Type de maillon principal : Maillon court → la configuration reconnue pour les élingues de grade 8 selon ISO 3076 / EN 818-2.
• Types de maillons optionnels : Maillon moyen / maillon long → l'application et l'acceptation en levage nécessitent une confirmation séparée.
• Matériau : Acier allié traité thermiquement → la qualité exacte de l'acier, la chimie, le traitement thermique et les exigences de ténacité doivent être confirmés.
• Finition de surface : Brut / noirci / peint / revêtement spécifié → le processus de revêtement doit être compatible avec l'état certifié de la chaîne.
• Facteur de sécurité : Minimum 4 indiqué → la LCT nominale et la base de l'essai de charge doivent être confirmées sur le certificat approuvé et l'identification.
• Forme de fourniture : Longueur de chaîne en vrac ou élingue assemblée → les composants d'assemblage, la portée, la LCT, l'étiquette et l'essai de charge doivent être spécifiés.
• Portée du certificat : Selon les exigences du projet → les documents de certificat matière, fabricant, essai de charge, essai de rupture et inspection par tierce partie ne sont pas considérés comme standard sauf commande.

Comment ça marche

La charge est connectée via des manillons et des raccords approuvés → la force de traction est transférée de maillon en maillon par les zones d'appui courbes → les maillons en acier allié soudés et traités thermiquement supportent la charge nominale dans la géométrie d'élingue approuvée → les composants compatibles et les angles d'élingue contrôlés maintiennent la capacité d'assemblage déclarée → l'identification, l'inspection et l'examen périodique soutiennent un service continu en toute sécurité

Applications

Fabrication d'élingues chaîne | Levage et maintenance de chantier naval | Manutention de machines marines | Gréage industriel | Manutention de structures en acier | Levage en fonderie et atelier | Manutention de cargaisons et d'équipements | Remplacement d'assemblages d'élingues de levage traçables de grade 80

Inspection, marquage et utilisation en toute sécurité

• Avant utilisation, inspectez la chaîne et tous les raccords pour détecter l'usure, les entailles, les éraflures, la corrosion, les maillons tordus ou étirés, les soudures endommagées, les dommages dus à la chaleur, l'identification illisible et les réparations non autorisées.
• N'utilisez pas d'élingue sans identification durable et lisible indiquant les informations requises sur le produit ou l'assemblage selon la norme applicable et la réglementation locale.
• Retirez la chaîne du service lorsque l'usure, la déformation, l'allongement, la fissuration, les dommages de soudure, l'exposition à la chaleur, la corrosion ou toute autre détérioration dépasse les limites du fabricant ou de la norme applicable.
• Ne réparez pas les chaînes de levage de grade 80 par soudage sur site, maillons de fortune, boulons, tiges ou traitement thermique non contrôlé. La réparation et la requalification doivent suivre le fabricant et la norme applicable.
• Protégez la chaîne des arêtes vives et des chargements latéraux involontaires. Évitez les torsions, les nœuds, les chargements par choc et les chargements inégaux entre les brins de l'élingue.
• La fréquence d'inspection doit refléter la fréquence d'utilisation, la sévérité du service, le type de charge, l'environnement et l'historique de service précédent. Les enregistrements doivent être conservés conformément à la procédure applicable.

Certifications et documentation

La traçabilité des matériaux, la documentation des tests du fabricant, les essais de charge, les essais de rupture, l'inspection dimensionnelle et le témoignage par tierce partie peuvent être organisés selon la norme sélectionnée, le plan d'inspection et d'essai, et la portée de la commande. La disponibilité et la formulation des certificats doivent être confirmées avant la cotation.

Une inspection par société de classification ou une inspection indépendante peut être disponible pour les projets maritimes ou offshore lorsque requis par l'acheteur et accepté par la société concernée. Ceci ne doit pas être interprété comme une approbation de type automatique ou comme la fourniture de chaque certificat listé avec chaque commande.

Disponible sur demande et sous réserve des exigences du projet / acceptation de la société : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test fabricant.

Dessin et photos

FAQ

Q1 : La charge de rupture minimale indiquée peut-elle être utilisée comme LCT de la chaîne ?

R1 : Non. La charge de rupture minimale est une valeur d'essai destructif, tandis que la LCT est la charge de service nominale du fabricant dans le cadre d'une norme et d'un facteur de conception définis. La commande doit indiquer la LCT requise, la norme applicable, l'exigence d'essai de charge et la configuration de l'élingue. La LCT finale doit figurer dans la documentation approuvée et l'identification du produit ou de l'élingue.

Q2 : Les chaînes à maillons moyens et longs fournies peuvent-elles être utilisées pour le levage en hauteur ?

R2 : Uniquement après confirmation de la norme de levage applicable, de la conformité au grade 80, de la LCT nominale du fabricant, de la procédure d'essai de charge, des tolérances dimensionnelles et des raccords compatibles. ISO 3076 et EN 818-2 traitent spécifiquement des chaînes à maillons courts de grade 8 ; les autres séries de maillons fournies ne doivent pas être considérées comme ayant la même approbation de levage.

Q3 : Quelles informations sont nécessaires pour une cotation fiable ?

R3 : Fournir la norme, la base de conformité au grade 80, le type de chaîne et la taille d × p, la LCT requise, chaîne en vrac ou élingue assemblée, le nombre de brins, la longueur effective, l'angle de l'élingue, les crochets et les manillons, l'environnement d'exploitation, la finition, la quantité, la portée des essais et des certificats, la destination de livraison et le délai de livraison requis.
