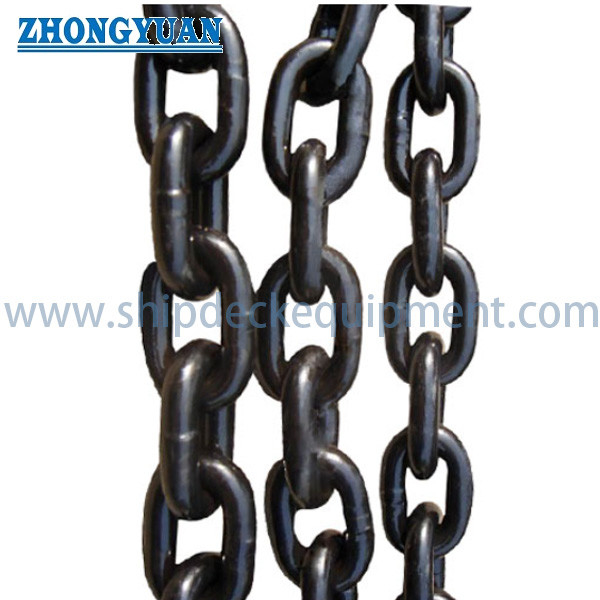

Chaîne de chalutier marin pour engins de pêche G80 Chaîne courte, moyenne et longue

Chaîne de chalutier marin pour engins de pêche G80 Chaîne courte, moyenne et longue

Vue d'ensemble du produit

La chaîne de chalutage marine est une chaîne en acier à maillons ronds soudés à l'aide d'un bouchon flash, fournie pour les ensembles d'engins de pêche tels que les engins de chalutage, la pesée des filets, les lignes d'enfoncement des filets de thon, les brides,et sections de raccordement connexesLa gamme de produits comprend les configurations de liaison courte, de liaison moyenne et de liaison longue.dégagement du connecteur, et de la façon dont la chaîne s'intègre dans un dispositif de filet ou d'appareillage, la sélection devrait donc être basée sur le dessin de l'engrenage approuvé plutôt que sur le seul diamètre de la chaîne.

La gamme fournie couvre un diamètre de la chaîne de 7 à 28 mm, un poids unitaire de 0,83 à 14,3 kg/m et des charges de rupture minimales de 53 à 860 kN.et les valeurs de charge de rupture sont des dénominations de produits fournies par le fabricantIls n'établissent pas automatiquement une limite de charge de travail certifiée de la chaîne de levage, une qualité de chaîne d'ancrage ou une capacité d'amarrage approuvée par la classe.détails de connexion, la qualité du matériau, la finition et la portée de l'essai doivent être confirmées pour chaque commande.

Configuration de la chaîne

• Chaîne à maillons courts: géométrie de maillons compacte et masse relativement plus élevée par mètre à un diamètre comparable → adapté lorsque l'espacement entre les maillons est plus étroit, le mouvement compact ou le poids net concentré est requis.
• Chaîne de liaison intermédiaire: longueur de liaison intermédiaire et poids unitaire → fournit un équilibre pratique entre compacité, flexibilité et dégagement de connexion.
• Chaîne à maillons longs: géométrie de maillons plus ouverte et masse généralement inférieure par mètre à un diamètre comparable → utile lorsque la clearance de fixation, une articulation plus grande,ou un poids de chaîne inférieur par mètre est préférable.
• Sélection finale: le type de maillage, le diamètre, la longueur fournie, la disposition des extrémités et les connecteurs doivent correspondre au dessin des engins de pêche et au tracé de charge réel.

Spécifications rapides

• Catégorie de produit: Chasse à la traîne marine / thon / chaîne de pêche → chaîne à maillons ronds soudés pour ensembles de filets de pêche et d'engins de traîne.
• Configurations de liaison: liaison courte, moyenne et longue → permet la sélection par compacité de la chaîne, poids unitaire, mouvement et dégagement de la connexion.
• Dimension de diamètre de la chaîne: 7·28 mm → couvre les arrangements de pesage des filets légers par des connexions d'engins de pêche plus grandes dans le tableau fourni.
• Plage minimale de charge de rupture: 53 ∼ 860 kN → référence de traction fournie par le fabricant; il ne s'agit pas d'une WLL de levage déclarée.
• Plage de poids unitaire: 0,83­14,3 kg/m → importante pour le poids net, la manutention, la masse totale des engins, l'emballage et les calculs de fret.
• Construction: les maillons ronds soudés à l'aide d'un bouton flash → la qualité de la soudure, la voie de traitement thermique et la cohérence dimensionnelle sont des contrôles de production clés.
• Matériau: acier allié ou acier au carbone indiqué par le fournisseur → la qualité exacte, la composition chimique, le traitement thermique et les propriétés mécaniques doivent être confirmés.
• Finition et livraison: couleur propre ou finition spécifiée; boîte en contreplaqué, boîtier en bois, sac ou tambour en acier avec palettes selon la commande.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer la fonction et la position d'installation réelles: engins de chalutage à chalutage, pendule à chaîne, pondération du filet, ligne d'enfoncement du filet de thon, bride, section de raccordement ou autre application des engins de pêche.

Étape 2: Sélectionnez le maillon court, moyen ou long avec le diamètre nominal, la masse de la chaîne requise par mètre, les exigences de mouvement, le dégagement des connecteurs et le dessin du filet ou du gréement approuvé.

Étape 3: Confirmer la charge de conception: tension en service, charges de remorquage ou de récupération, chocs et effets dynamiques, contact avec le fond marin, charge de rupture minimale requise, facteur de conception et usure prévue.

Étape 4: Confirmer la qualité du matériau, les exigences en matière de traitement thermique, les contrôles de qualité des soudures à foudre, la finition de la surface, la protection contre la corrosion, l'exposition à l'eau de mer et toute exigence en matière de température de fonctionnement.

Étape 5: Confirmer la longueur totale ou le nombre de longueurs de chaîne, les maillons terminaux, les maillons de jonction, les menottes ou les raccords, le marquage, l'inspection dimensionnelle, les rapports d'essai et, le cas échéant, le témoignage de la classe.

Étape 6: indiquer la quantité ou le mètrage total, la méthode de pêche, le type de navire, la destination, la date de livraison requise, la méthode d'emballage et le dessin de référence ou les photos de la chaîne existante.

La structure

Round steel bar | Formed short / mid / long links | Flash-butt-welded link joint | Heat-treated strength grade where specified | Chain lengths or assemblies | End links and fittings to be confirmed | Self colour or specified surface finish

Sélection des engins de pêche et avantages techniques

• Trois géométries de maillons permettent de faire correspondre la disposition de la chaîne à la conception du filet, à la distribution de masse, au mouvement de flexion et à l'espacement des connexions au lieu de sélectionner uniquement le diamètre de la barre.
• Les valeurs de poids par mètre fournies soutiennent le calcul préliminaire de la masse totale de la chaîne pour la pondération nette, la manutention, le stockage, l'emballage et le contrôle du chargement du navire.
• Les valeurs minimales de charge de rupture fournissent une référence claire de sélection de la traction, tandis que la page maintient la charge de rupture séparée de la charge de travail et évite les charges de levage non justifiées.
• Le soudage à l'aide d'un bouton-flash convient à la production continue en liaison ronde, mais il convient de contrôler et de documenter l'élimination des perturbations de la soudure, la consistance de la soudure, les dimensions de la liaison et le traitement thermique.
• La chaîne de remplacement doit correspondre à la géométrie de liaison existante et aux interfaces des connecteurs.
• La traçabilité du matériau, l'inspection dimensionnelle, la vérification de la charge de rupture et le témoignage de tiers peuvent être organisés selon le plan d'inspection et d'essai convenu.

Fabrication, inspection et contrôle qualité

• Matériau brut: confirmer la qualité de l'acier, le nombre de chaleur, la composition chimique et le certificat de matériau avant la production, en particulier lorsque des performances mécaniques G80 sont requises.
• Formation et soudage des maillons: diamètre de la barre de commande, géométrie de formage, paramètres de soudage par flash-butt, alignement de la soudure et élimination des projections de soudure nocives.
• Traitement thermique: confirmer le procédé requis, la traçabilité des lots, les contrôles de dureté ou de propriétés mécaniques, ainsi que les dossiers applicables au matériau et à la résistance sélectionnés.
• Inspection dimensionnelle: vérifier le diamètre de la chaîne, la longueur des maillons, la largeur intérieure, la largeur extérieure, le poids unitaire, la longueur totale fournie et la compatibilité avec les raccords ou les engins existants.
• Test de charge: Définir la charge de preuve, la charge minimale de rupture, l'allongement, la fréquence d'échantillonnage, la sélection des pièces d'essai et les exigences en matière de témoins avant la soumission.
• Inspection finale et emballage: vérifier l'état de la surface, l'identification, la protection contre la rouille, le marquage de la longueur de la chaîne, le poids du colis et l'emballage navigable selon les conditions de livraison.

Matériau et traitement de surface

La spécification fournie répertorie l'acier allié et l'acier au carbone.la désignation finale de l'acier devrait être confirmée plutôt que d'être décrite uniquement comme étant de l'acier au carbone générique.

La fourniture standard peut être de couleur propre ou d'une autre finition convenue avec le client.ou d'autres systèmes de protection contre la corrosion doivent être confirmés avec le matériau et la voie de traitement thermiquePour l'acier allié à haute résistance, la préparation du revêtement et le contrôle de la fragilité de l'hydrogène peuvent nécessiter une attention particulière.L'acier inoxydable doit être considéré comme une option de matériau distincte avec ses propres propriétés mécaniques et son propre tableau de charge, sauf si cela est vérifié par un essai..

Attributs personnalisés

• Type de produit: chalut maritime / pêche / chaîne de thon → sélectionnez la description en fonction du système de pêche réel.
• Type de liaison: courte / moyenne / longue → modifie la géométrie de la liaison, le poids de l'unité, le mouvement et le dégagement du connecteur.
• Diamètre nominal: 7 ′ 28 mm → choisir avec le type de maillage et la charge minimale de rupture requise.
• Désignation de résistance: G80 indiquée par le fournisseur → norme réglementaire exacte, qualité du matériau et base d'essai à confirmer.
• Facteur de sécurité: minimum 4 indiqué par le fournisseur → pas de WLL de levage déclaré et insuffisant sans la base de conception de l'application.
• Finition de surface: couleur propre ou sur demande → spécification du revêtement et protection contre la corrosion doivent être inclus dans la commande.
• Formulaire de livraison: longueur de coupe, longueur continue, tambour, boîte, sac ou palette → longueur totale et disposition de la fin à confirmer.
• Documentation: certificat de fabricant, certificat de matériau, rapport sur les dimensions et documents d'essai de charge → disponibles selon la portée de la commande convenue.

Comment fonctionne- t- il?

Les engins de pêche sont déployés → La chaîne fournit la masse spécifiée, le raccordement,ou fonction de fixation → La géométrie des engrenages permet le mouvement à travers le cycle des engrenages → Les charges de tension et de contact traversent les engrenages ronds et les joints soudés → L'engrenage est récupéré, nettoyé et inspecté pour l'usure, la déformation, la corrosion et les dommages causés par la soudure

Applications

Bottom trawl ground gear | Trawl net weighting and chain danglers | Tuna purse-seine sinker lines | Fishing net bridles | Net and gear connecting sections | Replacement chain for approved fishing assemblies | Marine fishing and selected aquaculture net systems subject to design confirmation

Certifications et documentation

Les certificats d'essai du fabricant, les certificats de matériaux, les rapports d'inspection dimensionnelle, les rapports d'essai de rupture et les documents de témoins tiers peuvent être organisés en fonction de la portée de la commande.La certification de la société de classification est soumise aux règles applicables de cette société., la portée du produit, le plan d'essai approuvé et l'acceptation de l'inspection; il n'est pas considéré comme une fourniture standard.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Emballage et livraison

• Options d'emballage: boîte en contreplaqué, boîtier ou sac en bois, sac, tambour en acier et emballage d'exportation sur palette selon la longueur de la chaîne, le poids de l'unité et les exigences du client.
• Identification du colis: nom du produit, type de lien, taille nominale, longueur fournie, référence de chaleur ou de lot, poids net, poids brut et numéro de commande, le cas échéant.
• Protection contre le transport: appliquer une protection temporaire contre la rouille, un drainage, un emballage et un renforcement navigable adaptés au stockage et au transport maritime.
• Données de livraison: confirmer le mètrage total, le nombre de colis, le poids maximal du colis, les restrictions de levage et de manutention, la destination et le calendrier de livraison requis.

Dessin et photos

Questions fréquentes

Q1: Quelle est la différence pratique entre les chaînes de chalutage à courte, moyenne et longue traîne?

A1: les maillons courts offrent une géométrie compacte et généralement un poids par mètre plus élevé à un diamètre comparable. Les maillons intermédiaires offrent un arrangement intermédiaire. Les maillons longs offrent une géométrie plus ouverte.plus grand dégagement de connexionLe choix correct dépend du dessin du filet, de la répartition de la masse requise, du mouvement, des connecteurs et du boîtier de charge.

Q2: La chaîne de chalut G80 fournie peut-elle être utilisée pour le levage?

R2: Pas uniquement sur la base de ce tableau.et les charges minimales de rupture sont des données sur les produits de la chaîne de pêche et ne démontrent pas automatiquement la conformité avec les normes de la chaîne de levageLe levage ou la manutention aérienne nécessitent une chaîne de levage spécifiée et certifiée séparément avec un WLL déclaré, un test de résistance, un marquage et une documentation.

Q3: Quelles informations sont nécessaires pour obtenir un devis précis?

A3: Veuillez indiquer la méthode de pêche et la fonction de la chaîne, le type de maillon court/moyen/long, la taille nominale, la longueur totale ou la quantité, la charge minimale de rupture requise, le matériau et la finition, les maillons ou raccords de bout,portée des essais et certificats, les exigences en matière d'emballage, la destination de livraison, le délai de livraison requis, ainsi qu'un dessin ou un échantillon de chaîne existant, le cas échéant.
