Vue d'ensemble du produit

Le déverrouilleur de chaîne d'ancrage de type vis CB 289-81, également appelé serrage de câble ou déverrouilleur de câble d'ancrage,est utilisé pour fixer le maillon final d'une chaîne d'ancrage et permettre une libération contrôlée si nécessaireIl peut être disposé sur le pont du navire, sur une cloison ou à la limite de la serrure de la chaîne d'ancrage en fonction de la conception du navire, de l'espace d'installation, des exigences d'étanchéité et de l'arrangement d'exploitation.

Cette prise de câble à vis couvre un diamètre nominal de la chaîne allant de 25 mm à 122 mm selon le tableau de paramètres fourni et est indiquée pour les chaînes d'ancrage de catégorie 2 et de catégorie 3.chantiers de réparation, les propriétaires de navires et les acheteurs d'ingénierie, les principaux points de confirmation sont la taille de la chaîne, la qualité de la chaîne d'ancrage, la position de montage, l'essai de fonction étanche, le dégagement de fonctionnement, le matériau,protection de surface, la portée du certificat, et si le dessin de projet nécessite CB 289-81 ou une autre révision confirmée.

Spécifications rapides

• Type de produit: détachement de la chaîne d'ancrage / serrage de câble à vis → fixe le maillon final de la chaîne d'ancrage et prend en charge le dégagement contrôlé selon la procédure du récipient.
• Norme technique: CB 289-81 tel qu'il est fourni → la révision exacte de la norme doit être confirmée si le document de projet renvoie également à CB* 289-91.
• La plage de diamètre nominal de la chaîne: de 25 mm à 122 mm → couvre plusieurs tailles de chaînes d'ancrage pour les petits navires, remorqueurs, bateaux de travail, navires intérieurs et autres types de navires lorsque le tirage du navire correspond.
• Grade de chaîne applicable: les chaînes d'ancrage de grade 2 et de grade 3 → le grade de la chaîne et les dimensions du maillon final doivent être vérifiés avant la sélection.
• Position d'installation: le pont du navire, la cloison ou la barrière de l'ancrage → la structure de montage, le dégagement de fonctionnement et la limite étanche doivent être confirmés par dessin.
• Fonctionnement: dispositif mécanique à vis → conçu pour un fonctionnement rotatif pratique et une action de relâchement/d'arrimage fiable lorsqu'il est correctement installé et entretenu.
• Exigence d'étanchéité: l'essai de fonction d'étanchéité est spécifié → la méthode d'essai, la pression, la durée et les critères d'acceptation doivent suivre les exigences du projet ou de la classe.
• Matériau et finition: acier C-Mn ou acier inoxydable, avec soufflage Sa 2.5 + imprégnation époxy, galvanisation ou traitement de surface personnalisé disponible selon la commande.

Principaux paramètres techniques

Page Web principale Sélection des dimensions pour le détachement de la chaîne d'ancrage à vis CB 289-81.Le tableau complet des dimensions fourni est conservé dans la section "Références techniques".

Guide de sélection et d'enquête

Étape 1: Confirmer le nom du produit et la référence standard: relâcheur de chaîne d'ancrage de type vis / serrage de câble, CB 289-81 ou la révision exacte spécifiée par le projet.

Étape 2: Confirmer la plage de diamètre nominal de la chaîne d'ancrage, la qualité de la chaîne et l'arrangement de la chaîne d'ancrage de bout en bout/en bout amer conformément aux spécifications de la chaîne d'ancrage du navire.

Étape 3: Confirmer la position d'installation: bordure du pont, de la cloison ou du casier à chaîne, y compris l'espace disponible, la direction de fonctionnement, la position d'ouverture et la limite étanche.

Étape 4: Confirmer les exigences relatives aux matériaux: acier C-Mn, acier inoxydable ou autre qualité d'acier spécifiée, ainsi que toute exigence relative aux certificats de matériaux.

Étape 5: Confirmer le traitement de surface et la protection contre la corrosion: Sa 2.5 de soufflage + époxy primer, finition galvanisée, système de peinture finale ou traitement de surface personnalisé.

Étape 6: Confirmer la portée de l'inspection et du certificat avant la soumission: test de fonction étanche, certificat du fabricant, certificat de matériau, inspection de classe ou inspection de témoin si nécessaire.

Étape 7: Indiquer la quantité, le type de navire, le dessin d'installation ou la photo de référence, la destination de livraison, le délai de livraison requis et toute exigence de la société de classification.

La structure

Screw-operated body | Anchor chain end-link clenching interface | Manual / remote operating connection according to vessel layout | Deck or bulkhead mounting interface | Watertight sealing arrangement | Inspection and coating surface | Optional stainless steel execution

Conception, installation et avantages de qualité

• La structure à vis permet de fixer et de libérer progressivement la chaîne d'ancrage, ce qui est utile lorsqu'une disposition simple, robuste et opérationnelle est requise.
• L'installation peut être disposée sur des positions de pont ou de cloisons lorsqu'elle est soutenue par le dessin du navire.et la limite étanche doit être vérifiée par le chantier naval ou le bureau de conception.
• La plage de dimensions fournie allant de 25 mm à 122 mm de diamètre de chaîne permet de sélectionner la pince de câble pour différentes tailles de navires, y compris les petits bateaux, remorqueurs, bateaux de travail, navires de service,et les navires intérieurs lorsque les spécifications de la chaîne correspondent.
• Les essais de fonctionnalité étanche sont énumérés dans les spécifications fournies, ce qui fait de la conception et de l'interface d'installation de l'étanchéité des points d'achat et d'inspection importants.
• Les options en acier C-Mn et en acier inoxydable permettent à l'acheteur de s'adapter à l'environnement de corrosion, aux attentes de maintenance, au système de peinture du navire et au budget du projet.
• Les zones de contact de rotation et de vis doivent être vérifiées après fabrication, traitement de surface et assemblage final pour éviter un effort de fonctionnement excessif.
• Le traitement de surface peut être organisé sous forme de soufflage Sa 2.5 avec un imprimant d'atelier époxy, galvanisation ou revêtement personnalisé selon les spécifications de revêtement du projet.

Attributs personnalisés

• Norme: CB 289-81 tel que fourni → utiliser cette référence lorsque le chantier naval ou les spécifications du propriétaire exigent ce relâcheur d'ancrage à vis.
• Nom du produit: détachement de la chaîne d'ancrage de type vis / serrage de câble → utilisé pour fixer et délier le maillon final de la chaîne d'ancrage, non pour le service de levage.
• Diamètre nominal de la chaîne: 25×122 mm → sélectionné en fonction du diamètre réel de la chaîne d'ancrage et du dessin du projet.
• Grade de la chaîne d'ancrage: Grade 2 / Grade 3 → le grade de la chaîne et les dimensions du maillon final doivent être confirmés avant la fabrication.
• Installation: bordure du pont / cloisonnage / casier en chaîne → interface d'installation et zone étanche doivent suivre le dessin de l'arrangement du navire.
• Opération: dégagement mécanique à vis → disposition du manche, de la tige ou de l'opération à distance doit être confirmée selon la conception du récipient.
• Fonction étanche: essai requis selon les spécifications fournies → méthode d'essai et critères d'acceptation à confirmer par les exigences du projet.
• Matériau: acier C-Mn ou acier inoxydable → la qualité exacte et la portée du certificat doivent être confirmées avant la commande.
• Traitement de surface: Sa 2,5 soufflage + époxy primer, galvanisé ou sur mesure → finition finale suit les exigences de protection contre la corrosion du projet.
• Exigence de certificat: disponible selon les exigences du projet → l'approbation de la classe, l'inspection des témoins et le niveau du certificat doivent être confirmés avant la soumission.

Comment fonctionne- t- il?

Anchor chain end link is fixed by the cable clench → Screw mechanism keeps the link secured during normal service → Operator turns the screw / control arrangement from the designated position when release is required → The end link is released according to vessel procedure → Watertight function is checked according to project test requirement

Applications

Small vessels | Tugboats | Workboats | Service boats | Patrol boats | Government vessels | Inland vessels | Anchor chain lockers | Deck anchor chain end securing positions | Bulkhead anchor chain end securing positions | Newbuilding and repair projects

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux, des exigences en matière de test étanche et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

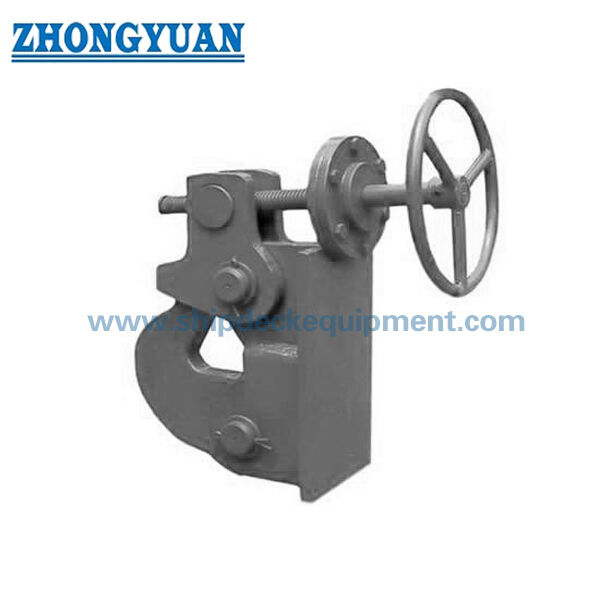

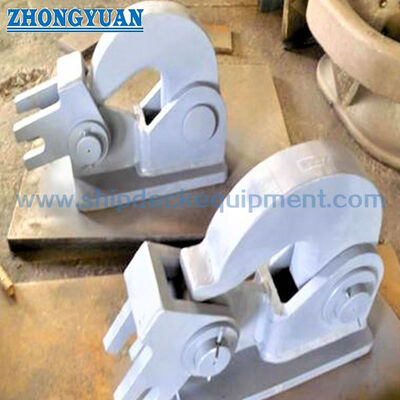

Dessin et photos

Questions fréquentes

Q1: Comment sélectionner le bon déverrouilleur de chaîne d'ancrage CB 289-81 à vis?

A1: Sélectionnez le modèle en fonction du diamètre nominal de la chaîne d'ancrage, de la qualité de la chaîne, de la disposition des maillons de bout en bout, de la position d'installation, de la clearance de fonctionnement et du dessin du récipient.Le tableau fourni couvre les chaînes dont le diamètre varie de 25 mm à 122 mm.

Q2: Cette prise de câble peut-elle être installée à la fois sur le pont et sur la paroi?

A2: Il peut être installé sur le pont ou sur la paroi lorsque la conception du navire prend en charge l'interface de montage et la limite étanche.lieu d'ouverture, direction de fonctionnement et exigences d'inspection.

Q3: Les certificats de classe sont-ils fournis automatiquement avec chaque commande?

A3: Non. Certificats liés à la classe, inspection de témoins, traçabilité des matériaux,la documentation relative aux essais d'étanchéité et à l'étanchéité doit être confirmée avant la soumission et organisée conformément aux exigences du projet et à la procédure d'homologation de classe.
