Cale de bouton en acier inoxydable poli | Guide de corde d'amarrage poli miroir pour l'amarrage intérieur, yacht et bateau de travail

Le bouton de l'acier inoxydable poli.

Vue d'ensemble du produit

Le bouton-bouchon en acier inoxydable poli est un guide de corde d'amarrage compact pour les navires qui ont besoin d'une surface lisse de contact de corde, d'un matériau inoxydable résistant à la corrosion et d'une apparence nette et polie.Il convient aux bateaux de lacs., bateaux fluviaux intérieurs, yachts, bateaux de service officiel, bateaux de travail, bateaux de patrouille et bateaux de garde-côtes,spécialement pour les projets en Amérique où les raccords de pont en acier inoxydable et le matériel d'amarrage poli sont couramment demandés.

Le choc peut être fourni en fonte inoxydable SUS304 ou SUS316, avec traitement de surface poli, poli lourd ou poli miroir.Les rayons de contact de la corde et les zones de changement de section doivent être finis en douceur et exempts de taches pour aider à réduire la coupe de la cordeLes résultats de l'étude ont été publiés dans les pages suivantes: "Protection contre l'abrasion locale et la concentration de contraintes".et le test de traction peut être organisé en fonction de la portée de la commande confirmée et de l'exigence du projet.

Spécifications rapides

• Type de produit: bouton-bouchon en acier inoxydable poli → guide de corde d'amarrage compact pour les points d'amarrage des navires nécessitant une finition en acier inoxydable lisse.
• Application principale: bateaux de lac, bateaux fluviaux intérieurs, yachts, bateaux de travail officiels, bateaux de patrouille,et des bateaux de garde-côtes → adaptés au matériel de pont visible et aux amarrements de petits et moyens navires.
• Taille fournie: 14 en forme de type ou sur mesure → les dimensions fournies de A à G sont utilisées pour la vérification de la mise en page et la confirmation du devis.
• La référence de taille principale: A 16,5 pouces (419,1 mm), B 14 pouces (355,6 mm), C Ø14 pouces (Ø355,6 mm) → dimensions clés pour le dessin de la page Web et l'examen de l'espace d'installation.
• Option de matériau: fonte inoxydable SUS304 ou SUS316 → la qualité finale doit être sélectionnée en fonction des spécifications du récipient, de l'environnement de l'eau et des exigences du propriétaire.
• Traitement de surface: poli, fortement poli ou miroir poli → améliore l'apparence et contribue à créer une surface de contact sans corde.
• Le procédé de coulée: coulée de silice sol ou de silicate de sodium → doit être confirmé en fonction de la finition de la surface, de la tolérance dimensionnelle, du coût et des exigences de livraison.
• Inspection et soutien technique: test mécanique du matériau, enregistrement du traitement thermique, test de pénétration des colorants, calcul de la FEA et test de traction → disponible selon les exigences du projet.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer le type de boutons en acier inoxydable, la taille 14 ou la taille personnalisée, et si les dimensions de A à G correspondent au dessin du récipient.

Étape 2: Confirmer le type de navire et la zone de service: navire de lac, bateau fluvial, yacht, bateau de service, bateau de patrouille, bateau de garde-côtes ou autre application du projet.

Étape 3: Confirmer les exigences relatives aux matériaux: SUS304, SUS316, qualité de coulée en acier inoxydable, tout composant de plaque en acier inoxydable et les exigences relatives à la traçabilité des matériaux.

Étape 4: Confirmer la finition de la surface: polie, polie lourdement ou polie en miroir, y compris la norme visuelle, l'échantillon photo ou la rugosité requise le cas échéant.

Étape 5: Confirmer le champ d'application de l'inspection et du certificat: certificat d'usine, rapport d'essai des propriétés du matériau, dossier de traitement thermique, test de pénétration des colorants, approbation C;ass, calcul FEA,et test de traction si nécessaire.

Étape 6: Indiquez la quantité, la position d'installation, le dessin ou la photo, la taille de la corde et la charge, le cas échéant, la destination de livraison et le délai de livraison requis.

La structure

Cast stainless steel button body | Rounded rope-contact surface | Smooth section transition | Polished or mirror polished finish | Deck or bulwark installation interface to be confirmed | Optional inspection and test scope

Avantages de la coulée, du polissage et de l'ingénierie

• La construction en acier inoxydable poli convient aux zones d'amarrage visibles sur les yachts, bateaux de travail, bateaux de patrouille, navires intérieurs,et les bateaux de garde-côtes où la résistance à la corrosion et l'apparence sont à la fois des préoccupations d'approvisionnement.
• Le profil de contact de corde arrondi et la finition sans entaille aident à réduire les contacts locaux tranchants qui peuvent couper, rayer ou endommager localement les cordes d'amarrage.
• Les rayons lisses et les zones de changement de section aident à réduire la concentration locale de contraintes; une évaluation de la résistance basée sur l'EEF peut être fournie lorsque le projet nécessite une vérification technique.
• La coulée au silicium sol peut être choisie lorsqu'une meilleure surface de coulée et une base de finition plus fine sont requises, tandis que la coulée au silicate de sodium peut être discutée en fonction des coûts et des exigences de production.
• Le SUS304 peut être considéré pour l'eau douce et le service général lorsqu'il est accepté par le cahier des charges du projet;SUS316 peut être sélectionné lorsque le propriétaire ou l'environnement d'exploitation exige une résistance à la corrosion plus élevée.
• Le traitement thermique et l'essai mécanique du matériau peuvent être organisés en fonction de la qualité de coulée en inox et du plan d'inspection de commande sélectionné.
• L'essai de pénétration des colorants est adapté pour vérifier les signes de rupture de surface sur les surfaces de coulée en acier inoxydable poli lorsque cela est spécifié par le client ou par le plan d'inspection.
• L'essai de traction peut être organisé en fonction des exigences du projet; la charge d'essai, la direction de la charge, l'arrangement des appareils et les critères d'acceptation doivent être confirmés avant le devis.

Attributs personnalisés

• Nom du produit: Choc à boutons en acier inoxydable poli → guide de corde d'amarrage avec profil de bouton arrondi lisse.
• Type de modèle: bouton-bouchon en acier inoxydable → 14 en type ou taille personnalisée selon le dessin du récipient.
• Matériau: SUS304 / SUS316 en fonte inoxydable → la mention SUS306 dans les données fournies doit être confirmée avant la publication finale de la fiche de données.
• La coulée: coulée de silice sol / coulée de silicate de sodium → procédé sélectionné en fonction de la qualité de la surface, de la tolérance et des exigences budgétaires.
• Finition de surface: polissage / polissage lourd / polissage miroir → le niveau de finition doit être confirmé par une photo d'échantillon ou une exigence visuelle.
• Inspection: test mécanique du matériau / traitement thermique / test de pénétration des colorants si nécessaire → la portée de l'inspection est conforme aux exigences de la commande et de l'approbation du projet.
• Appui technique: calcul de la résistance de la FEA et test de traction disponibles → le cas de charge, la direction de la corde et les critères d'acceptation doivent être confirmés avant le devis.
• Certificat: Approbation de classe et certificat d'usine disponibles sur demande → ne sont pas considérés comme une livraison standard à moins d'être inclus dans la commande.
• Installation: le montage sur le pont ou le rempart doit être confirmé → la structure environnante, la méthode de soudure / fixation et le renforcement doivent être vérifiés par dessin.

Comment fonctionne- t- il?

Mooring rope approaches the chock → Rounded polished button profile guides the rope → Burr-free contact surface reduces local abrasion → Local rope force is transferred to the vessel structure through the installed chock → Inspection or test scope is confirmed according to project requirement

Applications

Lake vessels in the Americas | Inland river boats | Yachts | Official workboats | Patrol boats | Coast guard boats | Small service vessels | Marina and harbor mooring positions | Newbuilding and replacement projects

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la classe ou du propriétaire.

Certification: Certificat de test des fabricants, approbation de classe, certificat de l'usine et rapport de test des propriétés des matériaux sont disponibles sur demande selon la portée de la commande.

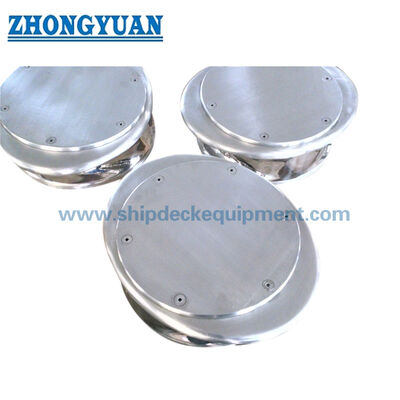

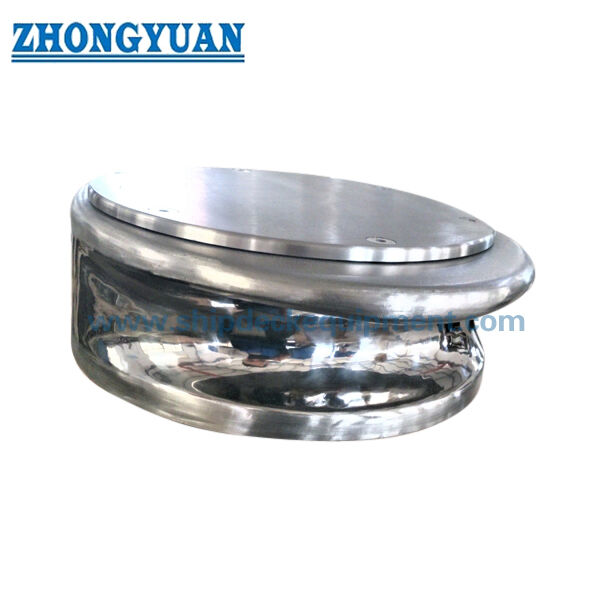

Dessin et photos

Questions fréquentes

Q1: Doit-on choisir SUS304 ou SUS316 pour une pince à boutons en acier inoxydable?

A1: SUS304 peut être envisagé pour le service des lacs d'eau douce et des rivières intérieures lorsqu'il est accepté par le cahier des charges du navire.spécialement pour le service côtierLa qualité finale du matériau doit être conforme aux spécifications du projet.

Q2: Le bouton-bouchon peut-il être fourni avec une finition polissée en miroir?

R2: Oui. Les finitions polissées, polissées lourdes et polissées miroir peuvent être fournies. La finition requise doit être confirmée par un échantillon de surface, une photo de référenceou l'exigence d'acceptation visuelle parce que le polissage par miroir affecte le processus de production, inspection et coût.

Q3: Peut-on fournir le calcul et le test de traction de la FEA?

R3: Oui. Le calcul de la résistance FEA et le test de traction peuvent être organisés en fonction des exigences du projet.et les critères d'acceptation doivent être confirmés avant la soumission.
