Tuyère de mouillage / Passe-chaîne | Bouche de guidage de chaîne en acier moulé ou type soudé pour puits de chaîne d'ancre

Présentation du produit

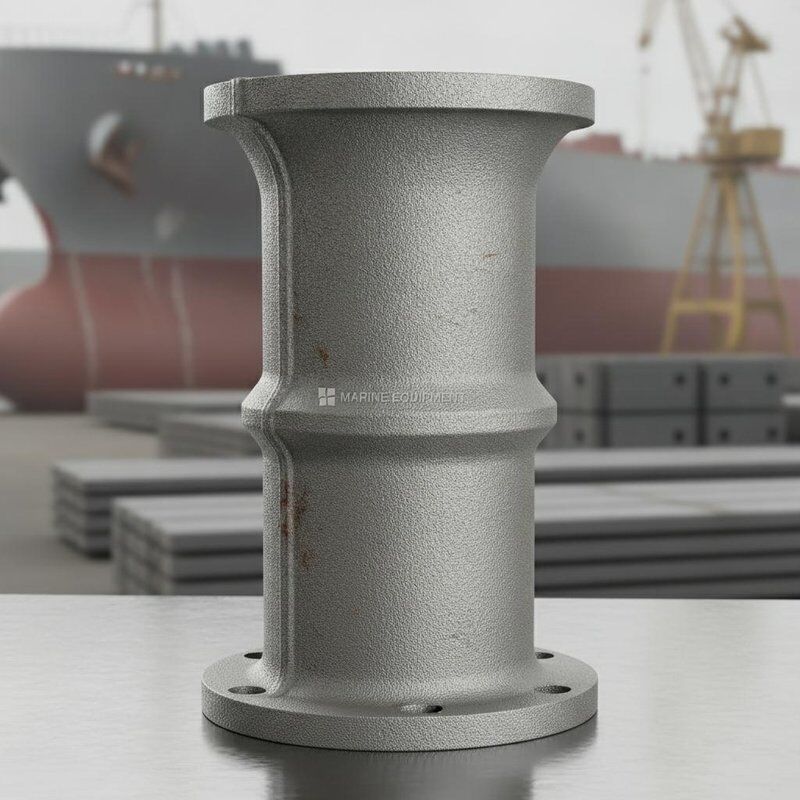

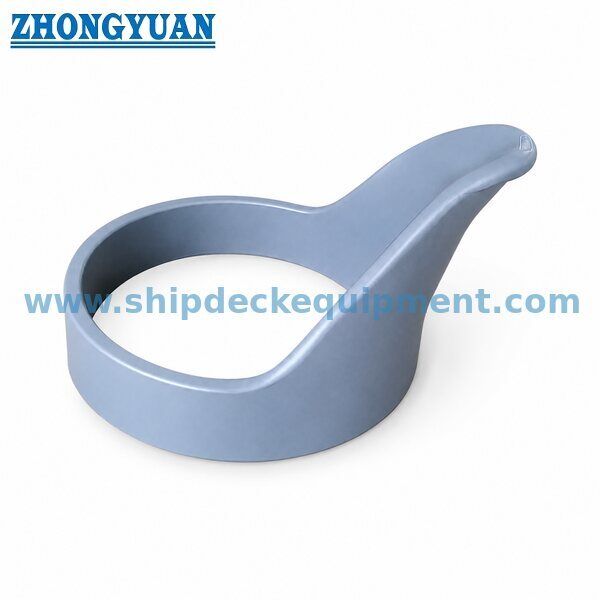

La tuyère de mouillage marine, également appelée passe-chaîne, est un conduit de chaîne d'ancre disposé entre la roue de chaîne du guindeau et le puits de chaîne. Sa construction typique combine une bouche de guidage de chaîne en acier moulé avec un corps en tube d'acier sans soudure ou en tôle d'acier laminée. Pour les configurations soudées, la courbe de guidage est fabriquée à partir de tôles d'acier, tandis que la cloche et les bords anti-frottement peuvent être formés avec des tôles d'acier et de l'acier demi-rond selon le dessin approuvé.

Le tuyau est normalement disposé verticalement ou avec une inclinaison appropriée en fonction de la trajectoire de la chaîne du guindeau et de la position du puits de chaîne. La norme CB 3133-1983 distingue le Type A avec une bouche de guidage de chaîne moulée et le Type B avec une section de guidage soudée. Les surfaces de contact de la chaîne supérieure et inférieure sont arrondies ou évasées pour réduire les flexions anormales, l'usure locale et le blocage de la chaîne. Pour les nouveaux projets de construction, les dimensions finales, les matériaux, les épaisseurs de tôle, la disposition de la fermeture, l'étanchéité, le drainage, le soudage et l'inspection doivent suivre les exigences actuelles du projet et les plans approuvés du navire.

Spécifications rapides

• Type de produit : Tuyère de mouillage / passe-chaîne → guide la chaîne d'ancre de la roue de chaîne du guindeau vers le puits de chaîne.

• Construction typique : Bouche de guidage de chaîne en acier moulé + corps en tube d'acier sans soudure ou en tôle d'acier laminée → combine une géométrie de contact de chaîne résistante à l'usure avec une structure de tuyau fabriquée.

• Type A hérité : Bouche de guidage de chaîne moulée, groupes de tailles de chaîne 15–17 à 49–53 mm → adapté aux projets de remplacement hérité ou de compatibilité basés sur la norme CB 3133-1983.

• Type B hérité : Section de guidage soudée, groupes de tailles de chaîne 11–13 à 31–34 mm → la norme limite ce type aux diamètres de chaîne ne dépassant pas 34 mm.

• Détails anti-frottement et de cloche : Surfaces arrondies ou évasées en acier, généralement fabriquées avec des tôles d'acier et de l'acier demi-rond → réduisent les contacts brusques, l'usure et le blocage de la chaîne.

• Corps du tuyau : Tôle d'acier laminée ou tube d'acier sans soudure ; longueur du corps L sélectionnée par l'utilisateur → la trajectoire et l'inclinaison finales suivent la disposition du guindeau et du puits de chaîne.

• Étanchéité et fermeture : La limite, l'accès, le drainage et l'appareil de fermeture fixé de manière permanente suivent les exigences applicables de la ligne de charge, de la classe et du dessin approuvé.

• Base de conception : Dessins spécifiques au navire actuels, règles de classe applicables, UR L4 de l'IACS, règlement sur la ligne de charge 22-2 et CB/Z 280-2011 → CB 3133-1983 reste une référence héritée retirée.

Paramètres techniques principaux

Le premier tableau résume les principaux points de sélection et de construction. Les tableaux de dimensions compacts des types A et B suivants sont tirés de la norme CB 3133-1983 et correspondent à la Figure 1 / Tableau 1 et à la Figure 5 / Tableau 6. Les tableaux complets 1 à 9 sont inclus dans la référence du backend.

Dimensions principales du Type A hérité - Figure 1 / Tableau 1 (mm)

Le Type A utilise une bouche de guidage de chaîne en acier moulé. La longueur du corps du tuyau L est sélectionnée en fonction de la disposition du navire.

Dimensions principales du Type B hérité - Figure 5 / Tableau 6 (mm)

Le Type B utilise une disposition de guidage soudée et est limité par la norme héritée aux diamètres de chaîne de 34 mm et moins. La longueur du corps du tuyau L est sélectionnée par l'utilisateur.

Autres tailles de chaîne, veuillez nous contacter

Guide de sélection et de demande

Étape 1 : Confirmez si le produit requis est une tuyère de mouillage de Type A avec une bouche de guidage de chaîne en acier moulé, une configuration soudée de Type B, ou une conception de projet personnalisée.

Étape 2 : Fournissez le diamètre nominal de la chaîne d'ancre, la qualité de la chaîne, les dimensions réelles des maillons, la disposition de la roue de chaîne du guindeau et la direction du mouvement de la chaîne.

Étape 3 : Fournissez les plans du pont avant, du guindeau, du bloqueur de chaîne, du puits de chaîne et des structures environnantes, y compris la longueur L et l'inclinaison requises du tuyau.

Étape 4 : Confirmez la construction de la bouche de guidage moulée ou du guidage soudé, le matériau du corps du tuyau, le bord anti-frottement en acier demi-rond, la cloche, la plaque de couverture, la marge d'usure et la température minimale de conception.

Étape 5 : Confirmez la limite d'étanchéité, le couvercle d'accès, l'appareil de fermeture fixé de manière permanente, le drainage du puits de chaîne, la procédure de soudage, le renforcement du pont et du puits, le système de revêtement et la portée de l'inspection.

Étape 6 : Indiquez si le projet est une nouvelle construction, une modification de navire ou un remplacement hérité de la norme CB 3133-1983 ; fournissez la quantité, la société de classification, la destination et le délai de livraison requis.

Structure

Bouche de guidage de chaîne en acier moulé pour le Type A ou courbe de guidage soudée pour le Type B | Corps en tube d'acier sans soudure ou en tôle d'acier laminée | Cloche fabriquée avec une tôle d'acier et un bord anti-frottement en acier demi-rond | Plaque de couverture | Plaque de support et supports | Goupille et goupille fendue | Pénétration de pont et limite soudée | Connexion au puits de chaîne | Disposition de fermeture et de revêtement spécifiée

Avantages de guidage de chaîne d'ancre, d'étanchéité et d'installation

• Une bouche de guidage de chaîne en acier moulé offre un passage de contact de chaîne courbe et lisse et peut être traitée thermiquement, ajustée et inspectée séparément avant l'assemblage.

• Une section de guidage soudée de Type B offre une construction fabriquée alternative pour la gamme de tailles de chaîne plus petite définie par la norme héritée.

• Le corps en tube d'acier ou en tôle laminée permet d'adapter la longueur L et la trajectoire d'installation à la disposition du guindeau et du puits de chaîne.

• De l'acier demi-rond ou un autre détail anti-frottement arrondi approuvé peut être soudé au bord de la cloche pour protéger la chaîne du contact avec des plaques tranchantes.

• Les joints internes, les transitions et les protubérances locales doivent être meulés pour qu'ils n'obstruent pas le passage de la chaîne ou ne créent pas de points d'usure concentrés.

• Les interfaces du pont et du puits de chaîne doivent être coordonnées avec les limites d'étanchéité, le renforcement local, les procédures de soudage et le dessin de coque approuvé.

• L'inspection de coulée, l'inspection de soudage, le contrôle dimensionnel, le revêtement, le drainage, la fermeture et les vérifications finales d'assemblage peuvent être organisés selon les spécifications du projet.

Attributs personnalisés

• Nom du produit : Tuyère de mouillage / passe-chaîne → conduit entre la roue de chaîne du guindeau et le puits de chaîne.
• Construction principale : Bouche de guidage de chaîne en acier moulé + corps en tube d'acier ou en tôle d'acier laminée → arrangement typique de Type A et pratique de fabrication moderne courante.
• Construction alternative : Section de guidage en acier soudé → arrangement hérité de Type B pour la gamme de tailles de chaîne plus petite.
• Bord anti-frottement : Tôle d'acier + acier demi-rond ou détail arrondi approuvé → protège la chaîne au niveau de la cloche et des bords d'ouverture.
• Gamme Type A héritée : Groupes de chaînes 15–17 / 19–22 / 25–28 / 31–34 / 37–40 / 43–46 / 49–53 mm → à utiliser uniquement lorsque la norme héritée est requise.
• Gamme Type B héritée : Groupes de chaînes 11–13 / 15–17 / 17–19 / 19–22 / 25–28 / 31–34 mm → le Type B est limité à 34 mm et moins dans la norme.
• Corps du tuyau : Tôle d'acier laminée ou tube d'acier sans soudure → la longueur L est sélectionnée en fonction de la disposition du navire.
• Base matérielle : Bouche de guidage Type A hérité en acier moulé ZG25 ; autres pièces en acier au carbone A3 → les grades modernes équivalents nécessitent une confirmation du projet.
• Exigence de certificat : Traçabilité des matériaux, inspection de coulée, enregistrements de soudage, CND, inspection dimensionnelle et supervision par la société de classification sont disponibles selon la portée de la commande convenue.

Fonctionnement

La chaîne d'ancre quitte la roue de chaîne du guindeau → La chaîne entre dans la section de guidage moulée ou soudée → Les surfaces de contact de chaîne arrondies guident le changement de direction → Le corps du tuyau en acier guide la chaîne verticalement ou à l'inclinaison approuvée → La cloche dirige la chaîne dans le puits → Les dispositifs de fermeture et de drainage contrôlent l'eau de mer, la boue et les débris

Applications

Navires marchands | Remorqueurs | Navires de travail | Navires de soutien offshore | Navires de charge | Pétroliers | Systèmes d'ancrage pour nouvelles constructions | Projets de conversion de navires | Travaux de remplacement et de compatibilité CB 3133 hérités

Certifications & Avantages

Les certificats de matériaux, la documentation de soudage, les rapports CND, les enregistrements d'inspection dimensionnelle, l'inspection liée à l'étanchéité, la documentation du fabricant et la supervision par la société de classification peuvent être organisés selon les spécifications du projet et la portée de la commande convenue.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

Dessin & Photos

FAQ

Q1 : Quelle est la différence entre une tuyère de mouillage et une tuyère de mouillage ?

R1 : Une tuyère de mouillage ou un passe-chaîne guide la chaîne d'ancre de la roue de chaîne du guindeau vers le puits de chaîne. Une tuyère de mouillage guide la chaîne d'ancre du dispositif d'ancrage sur le pont vers l'ouverture de coque, la poche d'ancre ou le lit d'ancre. Ce sont des composants distincts du système d'ancrage du navire.

Q2 : Quelle est la différence entre les types A et B de la norme CB 3133 ?

R2 : Le Type A utilise une bouche de guidage de chaîne en acier moulé connectée à un corps en tube d'acier ou en tôle laminée et couvre la gamme de tailles de chaîne héritée plus grande. Le Type B utilise une section de guidage soudée et est limité par la norme aux diamètres de chaîne de 34 mm et moins. Le choix final doit suivre le dessin du navire, la taille de la chaîne, la trajectoire d'installation et les exigences d'approbation du projet.

Q3 : La norme CB 3133-1983 peut-elle être utilisée comme norme de fabrication actuelle ?

R3 : Non. La norme CB 3133-1983 est retirée et n'a pas de remplacement direct identifié. Elle peut être utilisée pour le remplacement hérité, la compatibilité et les dimensions historiques. Les nouveaux projets doivent utiliser les exigences actuelles de la classe et les exigences statutaires ainsi que les dessins approuvés spécifiques au navire.
